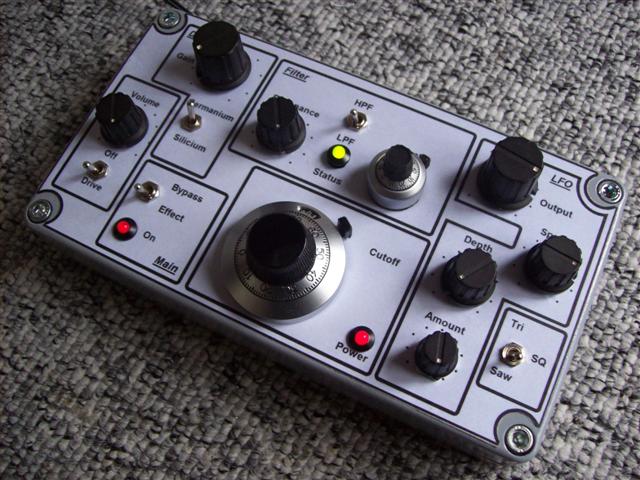

Ik ben wat aan verzinnen geweest voor een leuke case waar dit allemaal in kan.
Zat eerst te denken aan een soort van ms20 lookalike kastje , maar in mijn hok heb ik al zoveel van dat soort saaie zwarte kasten staan .
Dus ik wilde wat fleurigs en happy
Met kleurtjes dus...en welk merk had van zulke vage kleuren ?..juist...mutron

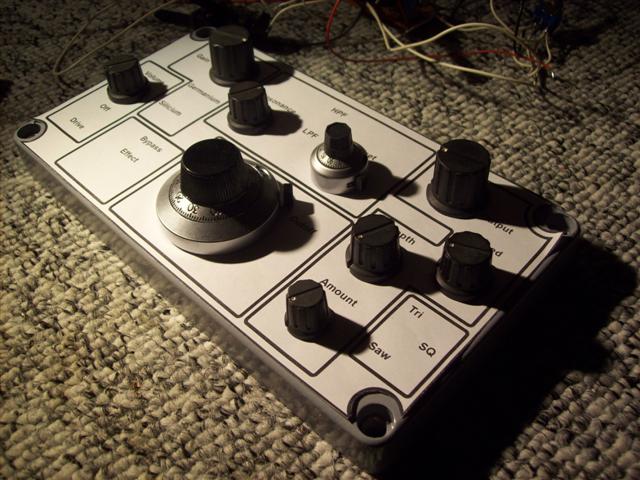

Eerste opzet om te proberen staat op de pict hieronder.
Nog zonder kleuren , maar die kunnen ingevuld worden in de velden.
Overigens wit is ook wel cool zoals die er nu bij ligt ...en met die knoppen...welk merk had dat ook alweer ?
Zat eerst te denken aan een soort van ms20 lookalike kastje , maar in mijn hok heb ik al zoveel van dat soort saaie zwarte kasten staan .
Dus ik wilde wat fleurigs en happy
Met kleurtjes dus...en welk merk had van zulke vage kleuren ?..juist...mutron
Eerste opzet om te proberen staat op de pict hieronder.
Nog zonder kleuren , maar die kunnen ingevuld worden in de velden.
Overigens wit is ook wel cool zoals die er nu bij ligt ...en met die knoppen...welk merk had dat ook alweer ?
Attachments
Ice Age Druid
Stamgast
EMS!Ik ben wat aan verzinnen geweest voor een leuke case waar dit allemaal in kan.
Zat eerst te denken aan een soort van ms20 lookalike kastje , maar in mijn hok heb ik al zoveel van dat soort saaie zwarte kasten staan .
Dus ik wilde wat fleurigs en happy
Met kleurtjes dus...en welk merk had van zulke vage kleuren ?..juist...mutron
Eerste opzet om te proberen staat op de pict hieronder.
Nog zonder kleuren , maar die kunnen ingevuld worden in de velden.
Overigens wit is ook wel cool zoals die er nu bij ligt ...en met die knoppen...welk merk had dat ook alweer ?
Wat doen al die knoppen? Kan er wel een aantal lezen maar niet alle.
VintageWorks
Ouwe rot
Stoerrr
elektrovolt
compuphonic
mooi zeg!
binnenkort maar eens beginnen aan mijn eigen exemplaar.
binnenkort maar eens beginnen aan mijn eigen exemplaar.
Hilltree
Listen here, you little shit.
Ai.. klein foutje.
Bij het 555 i.c moet de output potmeter van 10 k anders om.
Nu sluit die ook de frequentie potmeter ook kort als die tegen nul aan komt.
Gewoon het draadje wat van de doide 1n4148 verwisselen met de output point A draad, dan gaat het goed
zoals het hieronder staat.
Bij het 555 i.c moet de output potmeter van 10 k anders om.
Nu sluit die ook de frequentie potmeter ook kort als die tegen nul aan komt.
Gewoon het draadje wat van de doide 1n4148 verwisselen met de output point A draad, dan gaat het goed
zoals het hieronder staat.
Laatst gewijzigd:
EvilTurtle
Ingeburgerd
Je kunt indd een soort van square naar "sinus" waveshaper maken met wat elco's maar dit beperkt naar mijn ervaring het frequentiebereik ernstig...
Die Fatman LFO heb ik ook een paar keer gebruikt, werkt prima op een enkele voeding (bij mij was dat gewoon een enkel 9 volt batterijtje) het leuke is dat je er bijv. een op-amp als buffer en als comparator voor square vormen erachter kan zetten.
Hilltree
Listen here, you little shit.
Voor mij is dit project alweer ten einde
Het hele ding doet het goed, case is klaar [ paar kleine puntjes nog, zoals zwarte schroefdoppen , of 2 bescherm beugels aan de zijkanten].
Nog een extra voeding regelaar erin geplaatst met extra afvlakking , omdat mijn "vintage fuzz" dit altijd erg prettig vind,te hoge of lage spanningen flipt die soms.
Er zijn natuurlijk wel altijd wat puntjes voor verbetering vatbaar...maar hey...het is ook nog een keer diy
Ik heb nog wat ectra LM13600 i.c's hier liggen , dus die word zeker nog wel ergens ingeprutst .
Misschien komt er ook nog een youtube vid ......
En nog een laatste pict.
Het hele ding doet het goed, case is klaar [ paar kleine puntjes nog, zoals zwarte schroefdoppen , of 2 bescherm beugels aan de zijkanten].
Nog een extra voeding regelaar erin geplaatst met extra afvlakking , omdat mijn "vintage fuzz" dit altijd erg prettig vind,te hoge of lage spanningen flipt die soms.
Er zijn natuurlijk wel altijd wat puntjes voor verbetering vatbaar...maar hey...het is ook nog een keer diy
Ik heb nog wat ectra LM13600 i.c's hier liggen , dus die word zeker nog wel ergens ingeprutst .
Misschien komt er ook nog een youtube vid ......
En nog een laatste pict.
Attachments
EvilTurtle
Ingeburgerd
hmmm dat ziet er zeker lekker uit..
also: KNOPJES!! *draaidraaiaanraak*
also: KNOPJES!! *draaidraaiaanraak*
IOStream
Werkt op 2 AA'tjes.
- Lid sinds
- 28 juli 2010
- Berichten
- 246
Mooi bakje!
Lijkt me super in combinatie met de tube pre-amp... Ik overweeg al langer een 19" bakje te maken met wat Hilltree DIY audio-smerigheden erin.
Nu bedenk ik me net dat je in principe ook een driehoekgolf uit de 555 kunt krijgen als je het niet erg vindt een op-ampje bij te installeren (741 of zo volstaat). Als je de trigger/threshold-pinnen buffert krijg je een mooie driehoek op de uitgang van je op-amp, die je dus ook als LFO waveform kunt gebruiken voor de filter.
Een neveneffect hiervan is dat de driehoek wat 'zwakker' zal zijn dan de blokgolf omdat die laatste varieert van 0 tot 9V, maar de driehoek raakt maar van 3 tot 6V. Dit is typisch voor de 555.
In principe kan de driehoek dan nog versterkt worden zodat deze even 'sterk' is als de blokgolf, maar dit is vrij omslachtig in een battery-powered project met enkel +9V. In een modulair systeem waarbij er positieve en negatieve voltages voorhanden zijn is dit eenvoudiger uit te voeren.
Lijkt me super in combinatie met de tube pre-amp... Ik overweeg al langer een 19" bakje te maken met wat Hilltree DIY audio-smerigheden erin.
Nu bedenk ik me net dat je in principe ook een driehoekgolf uit de 555 kunt krijgen als je het niet erg vindt een op-ampje bij te installeren (741 of zo volstaat). Als je de trigger/threshold-pinnen buffert krijg je een mooie driehoek op de uitgang van je op-amp, die je dus ook als LFO waveform kunt gebruiken voor de filter.
Een neveneffect hiervan is dat de driehoek wat 'zwakker' zal zijn dan de blokgolf omdat die laatste varieert van 0 tot 9V, maar de driehoek raakt maar van 3 tot 6V. Dit is typisch voor de 555.
In principe kan de driehoek dan nog versterkt worden zodat deze even 'sterk' is als de blokgolf, maar dit is vrij omslachtig in een battery-powered project met enkel +9V. In een modulair systeem waarbij er positieve en negatieve voltages voorhanden zijn is dit eenvoudiger uit te voeren.
Tuurlijk zekers, iedereen de baas van z'n eigen machien !
Als ik dit ga maken komen er ook beslist die opamps in de feedback-loop bij, maar
een zo simpel mogelijk vertrekpunt blijft geldige insteek!
BTW, zijn er trouwens al mensen die een hele analoge MS20 in die 85% Legacy Controller gestopt hebben ?!
Als ik dit ga maken komen er ook beslist die opamps in de feedback-loop bij, maar
een zo simpel mogelijk vertrekpunt blijft geldige insteek!
BTW, zijn er trouwens al mensen die een hele analoge MS20 in die 85% Legacy Controller gestopt hebben ?!
Hilltree
Listen here, you little shit.
Gewoon maken waar je zelf zin in hebt !!!
Maar..als het na te bouwen is , of leuk is om hier te plaatsen , doe dit dan
Maar..als het na te bouwen is , of leuk is om hier te plaatsen , doe dit dan
j.baars
vintage eigenheimer
- Lid sinds
- 22 februari 2005
- Berichten
- 12.349
Mooi bakje!
Nu bedenk ik me net dat je in principe ook een driehoekgolf uit de 555 kunt krijgen als je het niet erg vindt een op-ampje bij te installeren (741 of zo volstaat). Als je de trigger/threshold-pinnen buffert krijg je een mooie driehoek op de uitgang van je op-amp, die je dus ook als LFO waveform kunt gebruiken voor de filter.
.
je kan ook een fet source follower nemen.
alleen bij bovenstaande schakeling krijg je dan een zaagtand.
voor een driehoek moet je de potmeter aan pin 3 ipv de + hangen, en pin 7 loshalen.
ergens op dit forum staat een schema van mij voor zo´n 555 lfo met driehoek en blok.
ziet er trouwens allemaal weer prima uit Hill......
j.baars
vintage eigenheimer
- Lid sinds
- 22 februari 2005
- Berichten
- 12.349
zoals de potmeter nu zit gaat de 555 maar erg kort mee.
via de diode sluit je als de pot dichtstaat uitgang 3 naar de massa kort.
een serieweerstand (1K) naar de loper verhelpt dit probleem.
hoewel een potmeter op deze manier misbruiken geen schoonheidsprijs verdient.
hetzelfde geldt eigenlijk ook voor de elco aan de uitgang, maar dat gaat langer mee.
via de diode sluit je als de pot dichtstaat uitgang 3 naar de massa kort.
een serieweerstand (1K) naar de loper verhelpt dit probleem.
hoewel een potmeter op deze manier misbruiken geen schoonheidsprijs verdient
.hetzelfde geldt eigenlijk ook voor de elco aan de uitgang, maar dat gaat langer mee.
Ai.. klein foutje.
Bij het 555 i.c moet de output potmeter van 10 k anders om.
Nu sluit die ook de frequentie potmeter ook kort als die tegen nul aan komt.
Gewoon het draadje wat van de doide 1n4148 verwisselen met de output point A draad, dan gaat het goed
zoals het hieronder staat.
Hilltree
Listen here, you little shit.
ai..ja
ik had het schema al vandaag veranderd omdat ik wat anders verkeerd had getekend
In mijn doldwaze actie om dan maar de pot om te keren had ik hier weer niet aan gedacht.
Ik was weer te snel........
ik had het schema al vandaag veranderd omdat ik wat anders verkeerd had getekend
In mijn doldwaze actie om dan maar de pot om te keren had ik hier weer niet aan gedacht.
Ik was weer te snel........
hehehe
Hilltree
Listen here, you little shit.
En de beloofde vid
