SH 101 calibratie
- Thread starter cuba7000
- Start date
knop doorgesoldeerd en idd tunning probleem is weg,ga wel eentje bestellen op bovenstaand links thnax jandavid
probleem 2 kraak hard zacht ,heeft mischien te maken met kapotte slider(s)
hoe kan ik dat ook alweer doormeten,of ze nog goed zijn
probleem 2 kraak hard zacht ,heeft mischien te maken met kapotte slider(s)
hoe kan ik dat ook alweer doormeten,of ze nog goed zijn
303zalig303
gebruikte oscillator
- Lid sinds
- 19 Maart 2007
- Berichten
- 1.831
ik ken 3 mensen die dit probleem hebben met hun 101
Ik heb m'n 101 eens nagemeten en heb de d/a converter weer netjes op de goede waardegezet. Nu met de vco tune heb ik wat vragen:
1. In de manual staat dat je een "reference F note" (A=442) op de scoop moet zetten zodat de lissajous figuur stil staat bij indrukken van de f toets op de 101. Dit is gewoon een frequentie van een f-note (A=442) via een functiegenerator?
2. In de tekening in de service manual staan bij de instellingen die je moet doen de VCF ENV op 0 en KYBD op 10. Maar als de VCF ENV op 0 staat stuur je toch niets uit? (naar de andere scoop ingang)
1. In de manual staat dat je een "reference F note" (A=442) op de scoop moet zetten zodat de lissajous figuur stil staat bij indrukken van de f toets op de 101. Dit is gewoon een frequentie van een f-note (A=442) via een functiegenerator?
2. In de tekening in de service manual staan bij de instellingen die je moet doen de VCF ENV op 0 en KYBD op 10. Maar als de VCF ENV op 0 staat stuur je toch niets uit? (naar de andere scoop ingang)
marcmarc
Ouwe rot
Issues met de powerknop heb ik reeds twee keer geconststeerd. Na overbruggen was het verstemmingsprobleem weg.
Een vervangingsschakelaar kon ik toen niet als nieuw vinden. Wel gebruikte maar ja, dan llop je het risico hetzelfde probleem te hebben.
Een vervangingsschakelaar kon ik toen niet als nieuw vinden. Wel gebruikte maar ja, dan llop je het risico hetzelfde probleem te hebben.
vinnieq
Lidl
- Lid sinds
- 11 juli 2004
- Berichten
- 11.103
Er staat dat de f-note gebaseerd moet zijn op een stemming waarbij A=442 Hz. Geen idee waarom nou juist 442Hz, 440Hz is gebruikelijk om een A-note op af te stemmen. In klassieke muziek wordt er wel afgeweken van de 440 maar dat lijkt me nou niet de doelgroep voor de SH101.
In het plaatje boven sectie 1 staat ook dat A4 moet overeenkomen met 442 Hz.
Ook geen idee hoe je een f-note frequntie uit een oscilloscoop haalt. Als A4=442 Hz dan is F5 702 Hz (http://www.phy.mtu.edu/~suits/notefreq442.html).
marcmarc
Ouwe rot
Ja op mijn stemvork staat duidelijk 440Hz gedrukt. Dat is altijd makkelijker om mee af te regelen dan met een scoop of requentieteller (los van het feit dat is ook een precies alle octaven-alle noten generator heb).
440hz is pas sinds de jaren '50 een standaard voor westerse muziek. Maar las pas net een heel stuk dat ze dat misschien toch weer wilde gaan veranderen omdat 440hz niet de beste stemming in mensen naar boven haalt (woordgrapje)
Vroeger deden muzikanten express hun instrumenten in een bepaalde stemming zetten als ze voor de keizer en/of landheer mochten spelen. Door de stemming net iets te veranderen kan een heel vrolijk liedje ineens heel treurig ervaren worden zonder dat je het hoort. Dit was een goede manier om de geldklopper (keizer) eens terug te pakken zonder dat hij het door had.
Vroeger deden muzikanten express hun instrumenten in een bepaalde stemming zetten als ze voor de keizer en/of landheer mochten spelen. Door de stemming net iets te veranderen kan een heel vrolijk liedje ineens heel treurig ervaren worden zonder dat je het hoort. Dit was een goede manier om de geldklopper (keizer) eens terug te pakken zonder dat hij het door had.
Daarom vond ik het ook raar dat in de tekst 442Hz wordt gebruikt.

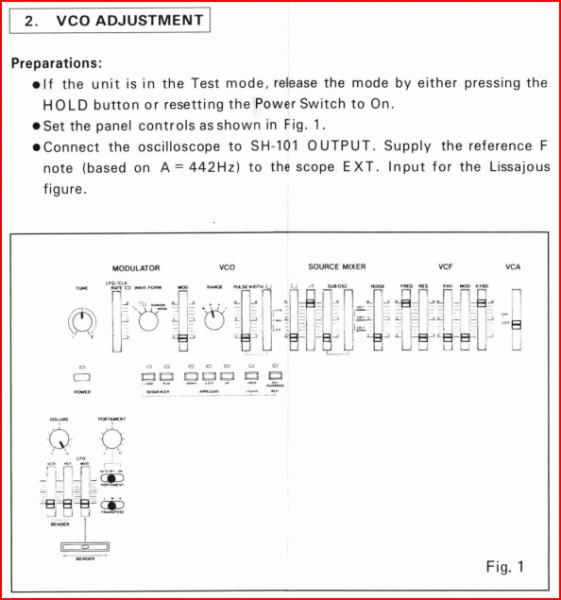

Maar dan het stukje met de vcf, misschien dat ik iets niet snap of de manual klopt niet ofzo, maar zonder filter envelope heb je toch ook geen geluid om te tunen? Zie plaatje uit de manual.
Maar dan het stukje met de vcf, misschien dat ik iets niet snap of de manual klopt niet ofzo, maar zonder filter envelope heb je toch ook geen geluid om te tunen? Zie plaatje uit de manual.
Hhm, ok. Maar als ik de ENV dicht heb en ik kijk op de scoop heb ik minimaal signaal (ook met lissajous) gaat de ENV open dan krijg ik wel signaal binnen.
Edit: merk idd net als boven aangegeven, dat de powerknop maar aanraken al tuning wobbles geeft.
Edit: merk idd net als boven aangegeven, dat de powerknop maar aanraken al tuning wobbles geeft.
Laatst gewijzigd:
Heb het idee dat er iets niet lekker is. Snap nu dat de ENV gewoon dicht moet (domme denkfout), maar ik krijg met alleen de SAW en FREQ open en de VCA op GATE geen audio De VCA GATE lijkt helemaal niets te doen. Ook als ik daarna de VCA op ENV zet en sustain hoog (saw en freq ook hoog) hoor ik ook niets. Alleen als de VCF ENV omhoog gaat.
