dextah
Ouwe rot
Ik ben 'muzikant' geen techneut.
Die pot had ik ook gezien...
Lekker behulpzaam weer.
Maar laat maar.. moet allemaal weer zo moeilijk.
tr505 mods
- Thread starter jwhagenbeek
- Start date
Ik ben 'muzikant' geen techneut.
Die pot had ik ook gezien...
Lekker behulpzaam weer.
Maar laat maar.. moet allemaal weer zo moeilijk.
Dude? Het kan niet duidelijker getekend dan dat daar staat. Ik kan het engelse stukje tekst nog voor je vertalen mocht je ook geen vertaler zijn..
Ik wil je met alle liefde helpen maar weet echt niet hoe ik het duidelijker kan uitleggen als op die afbeelding staat aangegeven.
Hij heeft 100K potmeters bevestigd op de plek die je op die afbeelding ziet.
Ik wil de Modificaties graag voor je uitvoeren als je er niet uitkomt!
Succes, en post al je vragen (met foto's) hier. Samen komen we er wel uit!
dextah
Ouwe rot
Dude? Het kan niet duidelijker getekend dan dat daar staat. Ik kan het engelse stukje tekst nog voor je vertalen mocht je ook geen vertaler zijn..
Ik wil je met alle liefde helpen maar weet echt niet hoe ik het duidelijker kan uitleggen als op die afbeelding staat aangegeven.
Hij heeft 100K potmeters bevestigd op de plek die je op die afbeelding ziet.
Ik wil de Modificaties graag voor je uitvoeren als je er niet uitkomt!
Succes, en post al je vragen (met foto's) hier. Samen komen we er wel uit!
Sorry.. puberende stiefzoon en hondje die ook in de pubertijd komt op de vroege morgen.
beetje cranky vanmorgen. Te laat naar bed gegaan.. deadlines enzo
Ok, wat is dan die middelste rode draad.. die moet aan beide gesoldeerd worden?
Geen punt! Mijn post was ook niet echt enerverend..
Yup, Die zitten al aan elkaar verbonden onder op de print.
Ik kan vanavond wel een tekeningetje maken in de schema's voor wat extra duidelijkheid.
Heeft iemand hier een goede service manual?
MonoTron
Initiating Sequence..
Ook erg vet; de sound rom van de 505 aanpassen
http://www.mrspring.info/vbulletin/showthread.php?t=2063
http://www.mrspring.info/vbulletin/showthread.php?t=2063
dextah
Ouwe rot
Geen punt! Mijn post was ook niet echt enerverend..
Yup, Die zitten al aan elkaar verbonden onder op de print.
Ik kan vanavond wel een tekeningetje maken in de schema's voor wat extra duidelijkheid.
Heeft iemand hier een goede service manual?
tof.Zal ff zoeken.
Zag m laatst toen ik aan t zoeken was naar 505 mods.
Ben er ondertussen wel achter dat de 505 ind outs kan gebruiken.
Weet niet hoe de " crunch" klinkt met volume pots..
dextah
Ouwe rot
MonoTron
Initiating Sequence..
Is de service manual op de site van Burnkit goed genoeg? Deze lijkt me goed leesbaar.
http://www.burnkit2600.com/manuals/ROLAND_TR-505_SRVC.pdf
http://www.burnkit2600.com/manuals/ROLAND_TR-505_SRVC.pdf
Beiden dank voor exact dezelfde service manual!
Deze heb ik en die is ook prima.. Klaaghelm is ondertussen af..

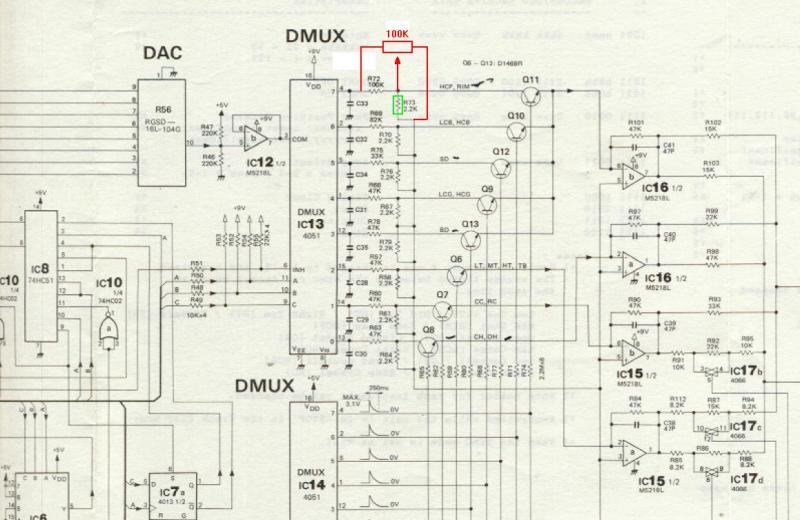

Zo dan:
De pot zit een beetje vreemd als zijnde volumeknop maar als de beste man het zo wil...
Als je de groen omlijste weerstand (en de andere op deze plek) in waarden verlaagd krijg je distortion. Het is even experimenteren welke waardes voor je werken.
Als je een betere (lees hogere) kwaliteit afbeelding wenst moet je me even je mail adres mailen. (typte ik toch bijna nailen..
)Lol, ik vond de volume pots twee jaar geleden aak al vreemd aangesloten.
Ter verduidelijking, als je de volume pots op de manier als in het schema aangegeven aansluit hoef je de weerstand waardes niet te verlagen. Als je de pot helemaal open zet worden deze namelijk helemaal overbrugt. Ik weet (nog) niet hoe dit klinkt maar als de distortion per instrument te heftig word of andere instrumenten te veel haat wegdrukken kan je de pots ook anders aansluiten en de weerstanden in waarde verlagen, deze werken dan als een soort begrenzers.
Hoe dat anders aansluiten dan moet kan ik wel in het schema tekenen als hier behoeft aan is.
dextah
Ouwe rot
Beiden dank voor exact dezelfde service manual!
Deze heb ik en die is ook prima.. Klaaghelm is ondertussen af..
Zo dan:
Bekijk bijlage 87489
De pot zit een beetje vreemd als zijnde volumeknop maar als de beste man het zo wil...
Als je de groen omlijste weerstand (en de andere op deze plek) in waarden verlaagd krijg je distortion. Het is even experimenteren welke waardes voor je werken.
Als je een betere (lees hogere) kwaliteit afbeelding wenst moet je me even je mail adres mailen. (typte ik toch bijna nailen..
Thnx!
Ik hoop dat mijn maat hier mee aan de slag kan.
Graag gedaan!
Als ie er niet uitkomt hoor ik het hier wel. Anders stuur je je 505 maar mijn kant op..
Bij deze wil ik mijn diensten als 505 bender aanbieden. Als je je 505 gebend of gemod wil hebben hoor ik dat graag via een PB!!
Ik begin, zoals het er nu naar uitziet, over 3 รก 4 weken. Eerst op mijn eigen wat onderzoek verrichten..
Ik begin, zoals het er nu naar uitziet, over 3 รก 4 weken. Eerst op mijn eigen wat onderzoek verrichten..
jwhagenbeek
Ouwe rot
dit werkt prima hoor... ik vind m wel lekker oversturen
MonoTron
Initiating Sequence..
JW heb jij gebruik gemaakt van de ruimte voor de batterijen bij je mods?
Ik heb geen adapter bij de 505 en het lijkt me wel fijn als 'ie op batterijen kan blijven lopen. Lekker handig voor op de bank!
Ik heb geen adapter bij de 505 en het lijkt me wel fijn als 'ie op batterijen kan blijven lopen. Lekker handig voor op de bank!
Bij deze wil ik mijn diensten als 505 bender aanbieden. Als je je 505 gebend of gemod wil hebben hoor ik dat graag via een PB!!
Ik begin, zoals het er nu naar uitziet, over 3 รก 4 weken. Eerst op mijn eigen wat onderzoek verrichten..
Hoeveel heb jij voor jouw 505 betaald (als ik vragen mag
) ?
Dat mag jij...
Hoezo? Heb je interesse in mods/bends?
Zie PB voor antwoord.
MonoTron
Initiating Sequence..
Deze 505 is ook wel netjes gemod, met de volume pots, indiv. pitch en trigger outputs:
http://www.synthfind.com/roland/custom-modified-roland-tr-505/
Die indiv. pitch is toch wel erg leuk hoor!
Dat past dus in ieder geval allemaal in de 505 zelf, zonder het batterijen compartiment op te geven.
http://www.synthfind.com/roland/custom-modified-roland-tr-505/
Die indiv. pitch is toch wel erg leuk hoor!
Dat past dus in ieder geval allemaal in de 505 zelf, zonder het batterijen compartiment op te geven.
jwhagenbeek
Ouwe rot
ik heb niks in het batterij compartiment...
als ik dit draadje zo volg dan heb ik echt zin om mn 505 weer open te maken en verder te modificeren
als ik dit draadje zo volg dan heb ik echt zin om mn 505 weer open te maken en verder te modificeren
