Analoge klok naar midi klok converter?

[Patat Met]

Was een apparaatje voor van red sound, nl. de microsync
http://www.redsound.com/images/products/manuals/Archive/MicroSYNC manual.pdf

Weet alleen niet of deze nog in productie is.

Heb ik ook al naar gekeken en die is uit productie.



[MatthewLeBlom]

http://www.ebay.com/itm/NM-used-Korg-KMS-30-MIDI-Synchronizer-/120989196203?pt=LH_DefaultDomain_0



[6 trak]

hij weet er wel raad mee



[audiocollage]

Mijn sequencer stuurt 16 klokpulsen per maat (meestal)...

Wat voor signaal is dat, heb je daar zicht op (scoop o.i.d.) ?
Omdat je elders vermeld de ingangscondesator kort te sluiten op de NMM...



[Patat Met]

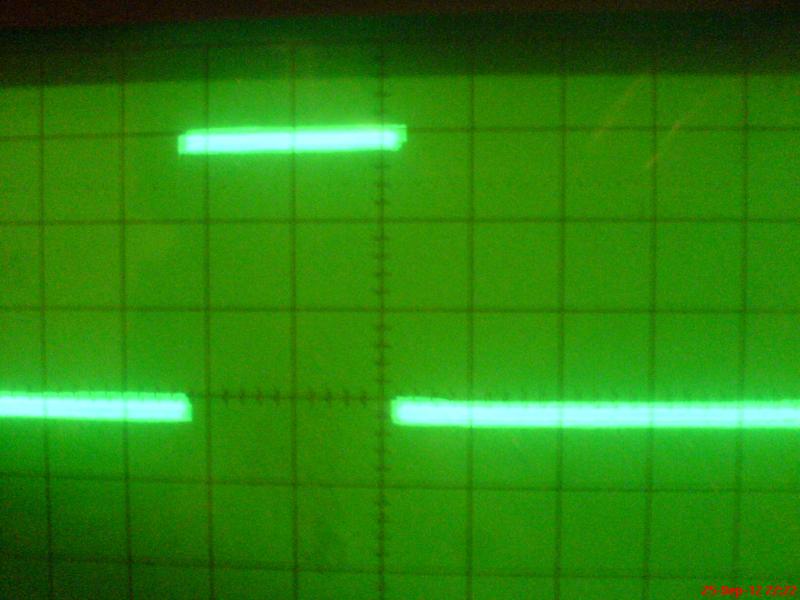

Het is een smalle pulse waarvan ik ook de frequentie verander en de pulse breedte.



[Rvooh]

Unitors hebben audio in die kan midi genereren



[Hanz]

Unitors hebben audio in die kan midi genereren

Enkelvoudige Midi messages op de trigger - ja, maar continue doorlopende Midi clock?
Ik kan het niet goed terugvinden... Volgens mij heb je daar (oude) Logic voor nodig, draaiend op de achtergrond.



[shiftr]

ik heb laatst van BRz een tip gehad om gate triggers te maken op schakelaars.

tof! zoiets wil ik ook al een tijdje maken op een aantal dingen...
lijkt het een beetje hierop?
http://www.synthesizers.com/moog_trigger-convert.jpg



[flyweight]

ja idd

hier een wat duidlelijkere omschrijving:

http://www.doepfer.de/faq/gen_faq.htm#special cable

in de sectie: Converting Gate to Switched Trigger (S-Trigger)



[shiftr]

hey thanx! daar was ik al een tijdje naar op zoek! dat het zo simpel kan zijn



[audiocollage]

Het is een smalle pulse waarvan ik ook de frequentie verander en de pulse breedte.

Je hebt wss meer problemen met de te lage frequentie bij invoeren in de NMM audio-ingang dan met het blokvormig zijnde signaal ?
Nou ja ik was wel benieuwd naar hoe je dat zou doen (indien mogelijk en dan best zonder NMM mod's).



[Patat Met]

Je hebt wss meer problemen met de te lage frequentie bij invoeren in de NMM audio-ingang dan met het blokvormig zijnde signaal ?
Nou ja ik was wel benieuwd naar hoe je dat zou doen (indien mogelijk en dan best zonder NMM mod's).

Het is idd een heel lage frequentie en nu hort en stort het nog. Maar ik ga vandaag nog een paar dingen proberen, heb vannacht wat ideeën gekregen.



[Rvooh]

Een vriend van me heeft een vst'tje gemaakt die iets in die aard doet, afhankelijk van de lengte van de pulse zou dit kunnen werken. Ik vraag het wel even indien interesse.

Enkelvoudige Midi messages op de trigger - ja, maar continue doorlopende Midi clock?
Ik kan het niet goed terugvinden... Volgens mij heb je daar (oude) Logic voor nodig, draaiend op de achtergrond.

Klopt wat je zegt.

Als de externe clock natuurlijk identiek aantal 'ticks' heeft (zoals bvb dinsync), dan zou het (behalve dan de start/stop) wel moeten lukken denk ik.



[Patat Met]

Gelukt!

De oplossing is ook erg eenvoudig: Gewoon een negatieve gelijkspanning toevoegen aan het klok signaal.



[audiocollage]



[roland kuit]

Leuk gevonden



[Patat Met]

Dank je wel Roland.

Ik dacht gewoon aan hoe een pulse veranderd als je hem high passed. En het verklaart ook perfect waarom het eerst niet werkte.



[nomore]

Even omhoogtrappen dit draadje, wat is nou de goedkoopste optie hiervoor. Of anders toch een 707 aanschaffen die dan (midi)sync stuurt naar de rest van de sequencers?



[teluur]

Ik denk arduino + midiboardje



[nomore]

Ik denk arduino + midiboardje

thx. zat zelf al wat te researchen en voor de geinteresseerden hier een overzicht van gear dat FSK aankan:

http://www.adambaby.com/studiotech_sync.html#QUIRKS
