Thepope2
Vintage rommel rules!
Ik heb mijn langverwachte TTLFO binnen,
hartelijk dank Jan Willem!
Ga hem zo snel mogelijk in elkaar zetten.
Cheers
JAn
hartelijk dank Jan Willem!
Ga hem zo snel mogelijk in elkaar zetten.
Cheers
JAn
clock gesyncte lfo
- Thread starter jwhagenbeek
- Start date
Ik kom er niet helemaal uit met deze kit..
De 22pF caps zitten niet in mijn kitje, ik heb wel een blauwe cap over met value 4N7, maar op het voorbeeld moet daar een keramische cap, die wel bij het kitje zat, dus waar die blauwe cap moet is mij een raadsel.
Heb ik ook nog een 12nF capacitor over.
22pF's ben ik niet tegengekomen, zijn die optioneel?
Verder kan ik ook niet aan de manual zien hoe de jack-sockets geplaatst moeten worden,
ze kunnen er op 2 manieren in, wat is de goede?
De 22pF caps zitten niet in mijn kitje, ik heb wel een blauwe cap over met value 4N7, maar op het voorbeeld moet daar een keramische cap, die wel bij het kitje zat, dus waar die blauwe cap moet is mij een raadsel.
Heb ik ook nog een 12nF capacitor over.
22pF's ben ik niet tegengekomen, zijn die optioneel?
Verder kan ik ook niet aan de manual zien hoe de jack-sockets geplaatst moeten worden,
ze kunnen er op 2 manieren in, wat is de goede?
jwhagenbeek
Ouwe rot
eh ik zit momenteel in berlijn maar die blauwe moet vlak bij de pootjes van de onderste potmeter ergens in het midden. de 22pF's zijn die kleine gele met lange pootjes, staat niet heel duidelijk op de cap zelf wat t is. eh 12nF? volgens mij heb ik die niet. sturr me even een mailtje via info@ginkosynthese.com dan kan ik je makkelijker helpen met een stap voor stap uitleg met afbeeldingen
De module doet het.. !
Waar ik bij de bouw tegen aanliep was dat de manual in Firefox niet juist werd weergegeven, ik zag alleen afbeeldingen en geen tekst.. Op mijn iPad kwam ik daar pas achter. Heb alle onderdelen een plekje kunnen geven.
Die clock out is trouwens geniaal aan deze module, ik kan nu bijvoorbeeld mijn Klee slaven aan de clock out terwijl een filter mooi in sync mee met de lfo meeloopt op de getriggerde noten.
Misschien wil ik nog zo'n lfo!
Waar ik bij de bouw tegen aanliep was dat de manual in Firefox niet juist werd weergegeven, ik zag alleen afbeeldingen en geen tekst.. Op mijn iPad kwam ik daar pas achter. Heb alle onderdelen een plekje kunnen geven.
Die clock out is trouwens geniaal aan deze module, ik kan nu bijvoorbeeld mijn Klee slaven aan de clock out terwijl een filter mooi in sync mee met de lfo meeloopt op de getriggerde noten.
Misschien wil ik nog zo'n lfo!
Thepope2
Vintage rommel rules!
Hallo, ik ben m eindelijk aan het bouwen, en vraag me af.
moet er bij de 2e versie ook een 47k op de achterzijde?
en bij de minijacks, moet daar nog een aardedraad heen?
ik kon het zo snel in de thread niet vinden
cheers,
Jan
moet er bij de 2e versie ook een 47k op de achterzijde?
en bij de minijacks, moet daar nog een aardedraad heen?
ik kon het zo snel in de thread niet vinden
cheers,
Jan
jwhagenbeek
Ouwe rot
nee daar hoeft die niet! wel even een aardedraadje naar de jacks... zie http://www.ginkosynthese.com/uploads/manual.pdf
LEES DEZE GOED VOORDAT JE DE JACKS EN POTS SOLDEERT!
LEES DEZE GOED VOORDAT JE DE JACKS EN POTS SOLDEERT!
Thepope2
Vintage rommel rules!
Hartelijk bedankt,
had de manual wel gezien maar op een of andere manier de 2e en 3e pagina niet kunnen zien.... heel vreemd.
Ben bijna klaar met de module!
nu nog een +/- 12v voeding....
Thanx!
JAn
had de manual wel gezien maar op een of andere manier de 2e en 3e pagina niet kunnen zien.... heel vreemd.
Ben bijna klaar met de module!
nu nog een +/- 12v voeding....
Thanx!
JAn
Ik kon de manual ook niet goed lezen in mijn browser, ik gebruik Foxit als PDF reader in mijn browser en die gaf geen tekst weer.
Als je de manual opslaat en dan buiten je browser opent doet hij het waarschijnlijk wel goed.
Ik ben trouwens nog steeds geinteresseerd in een 2e TTLFO mocht iemand hem niet gaan bouwen.
Als je de manual opslaat en dan buiten je browser opent doet hij het waarschijnlijk wel goed.
Ik ben trouwens nog steeds geinteresseerd in een 2e TTLFO mocht iemand hem niet gaan bouwen.
Thepope2
Vintage rommel rules!
jwhagenbeek
Ouwe rot

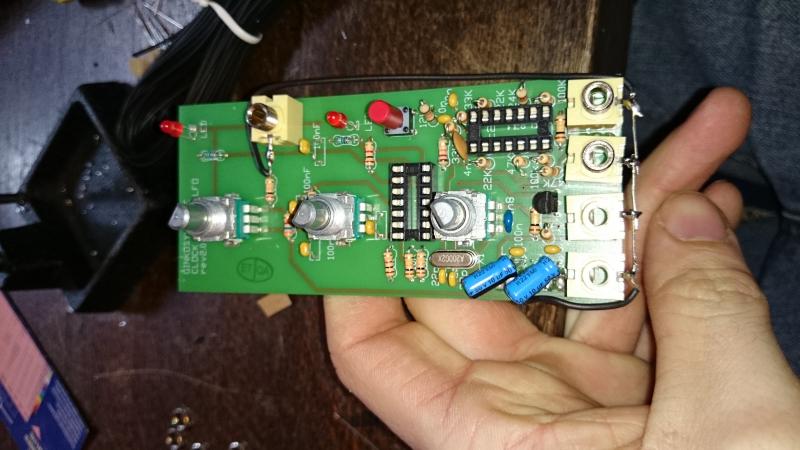

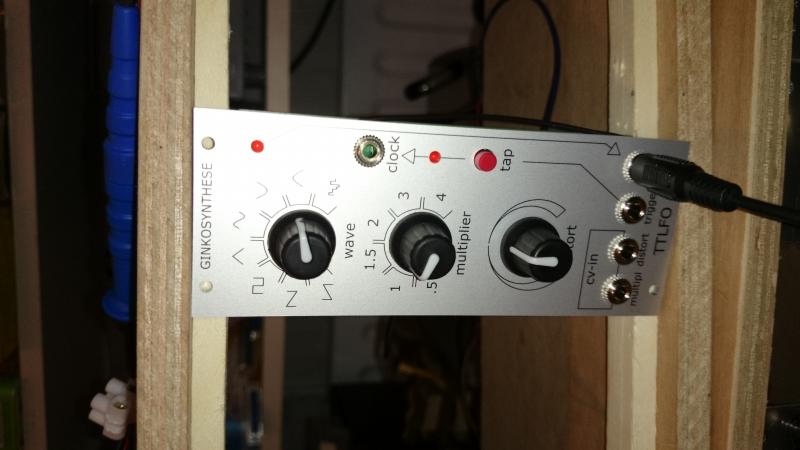

hhhm een paar dingen:
Je hebt alle sockets geaard, 1 was voldoende geweest omdat het frontje de sockets koppeld (was makkelijker geweest). en je condensators bij de voeding zitten een beetje vreemd. hoop dat je zo geen last krijgt met naast zittende modules.
Je hebt eerst het frontje geplaatst en daarna de pots en de sockets?
Je hebt alle sockets geaard, 1 was voldoende geweest omdat het frontje de sockets koppeld (was makkelijker geweest). en je condensators bij de voeding zitten een beetje vreemd. hoop dat je zo geen last krijgt met naast zittende modules.
Je hebt eerst het frontje geplaatst en daarna de pots en de sockets?
jwhagenbeek
Ouwe rot
en Damian, wacht nog even, we zijn bezig met een nieuwe batch met een verbeterde pcb en boxed headers voor de voeding en een kleine aanpassing op de cv inputs. die lusten zometeen wel +/- signaal en de distort gaat dan "wiebelen" om de middelste waarde.
G
Guest
Guest
Ik wil er graag twee kopen.........wanneer denk je dat ze er ongeveer zijn?
Thepope2
Vintage rommel rules!
Ik heb eerst de pots gesoldeerd(DOM!)
maar had de mazzel dat het precies snug past. wel de sockets met behulp van de frontplate.
over die aarding, gemiste kans, maar nu in ieder geval geen aardfouten......
De elco's komen door het niet gezien hebben van de andere bladzijdes.
komt zo wel goed, met de andere zelfbouw kan ik er desnoods rekening mee houden. denk niet dat het problemen geeft, ze komen niet onder de frontplate uit.
Nu nog heel goed kijken en doordenken hoe ik de eventuele voeding aan ga sluiten, wil niet mn chip frituren.
Bedankt voor de zeer snelle reacties!
Cheers
JAn
maar had de mazzel dat het precies snug past. wel de sockets met behulp van de frontplate.
over die aarding, gemiste kans, maar nu in ieder geval geen aardfouten......
De elco's komen door het niet gezien hebben van de andere bladzijdes.
komt zo wel goed, met de andere zelfbouw kan ik er desnoods rekening mee houden. denk niet dat het problemen geeft, ze komen niet onder de frontplate uit.
Nu nog heel goed kijken en doordenken hoe ik de eventuele voeding aan ga sluiten, wil niet mn chip frituren.
Bedankt voor de zeer snelle reacties!
Cheers
JAn
Thepope2
Vintage rommel rules!
jwhagenbeek
Ouwe rot

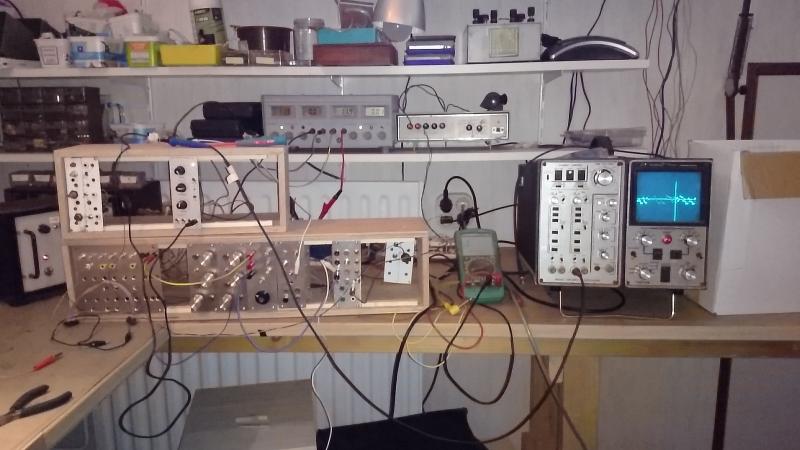

wat is dat beeld op de oscilloscoop? ziet er uit als een ruis...?
Thepope2
Vintage rommel rules!
Op de scoop staat de random(?) functie van de LFO, alleen door de foto is het niet zo duidelijk...
@jwhagenbeek
Ik heb gisteren al mijn modules overgezet van mijn Analogue Systems RS15 rack naar mijn DIY Rack. Alles werkt prima behalve de TTLFO. Hij doet helemaal niks. Als ik hem terugplaats in mijn oude rack doet ie het prima. Enig idee hoe dit kan?
Ik heb geen 5V aangesloten....is dat wel nodig?!
Ik heb gisteren al mijn modules overgezet van mijn Analogue Systems RS15 rack naar mijn DIY Rack. Alles werkt prima behalve de TTLFO. Hij doet helemaal niks. Als ik hem terugplaats in mijn oude rack doet ie het prima. Enig idee hoe dit kan?
Ik heb geen 5V aangesloten....is dat wel nodig?!
