De verbouwing van een JD800

[sales_b]

Een paar jaar terug heb ik een JD800 voor een prijsje op de kop kunnen tikken.
Inclusief strings card dan nog wel.
Bleek naderhand toch wel het één en ander aan mis te zijn :
- klavier werkt niet goed
- knopjes waren versleten

Geen probleem. De nodige onderdelen besteld bij Roland.
Knopjes geen probleem. Het klavier, dat was wat anders. Blijkbaar had vocht hier heel wat verontreiniging ,met problemen tot gevolg veroorzaakt.

Toch dit allemaal werkende gekregen , had ik toch de indruk dat er volume variaties zaten op de keys. Kortom , na nog 2 onderhoudsbeurten de laatste jaren nam ik een drastisch besluit.

Let's do the amputation.....

Ik heb klavieren genoeg dus was het idee aan het groeien om het keyboard er af te halen ....

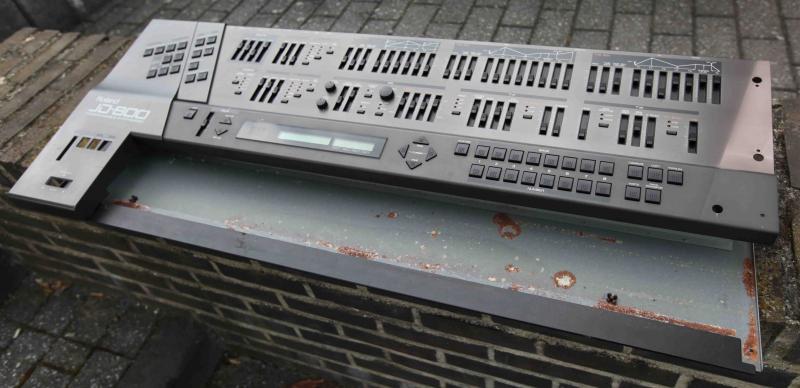

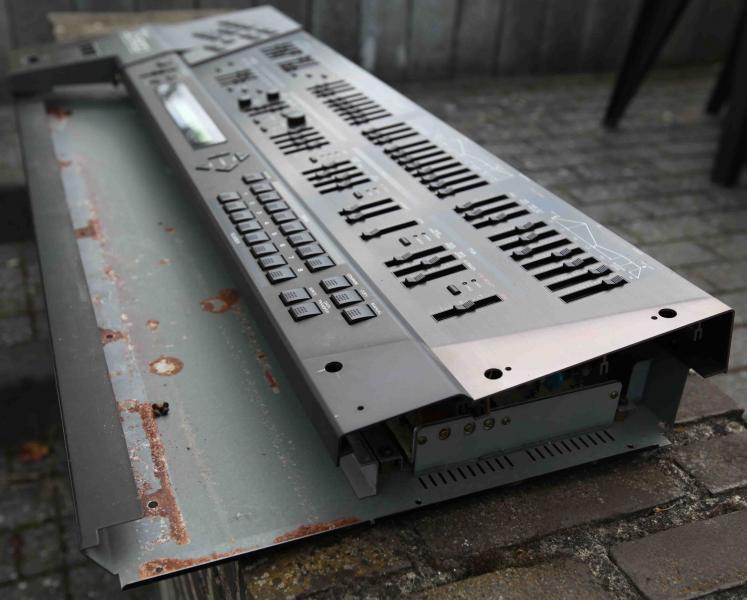

Een eerste stap : verwijder het klavier en toebehoren. redelijk eenvoudig te doen.

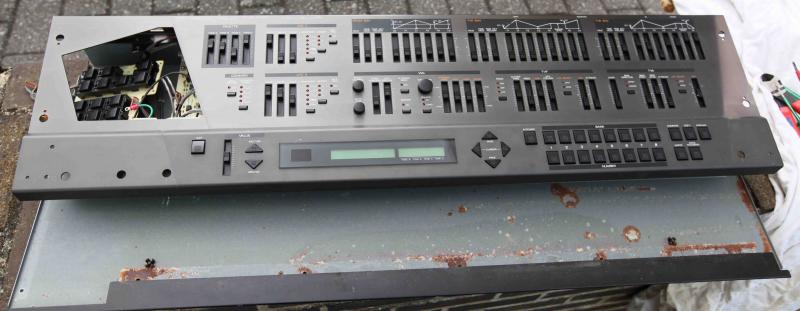

Je ziet hier ook aan het interne chassis dat er behoorlijk wat roest was.

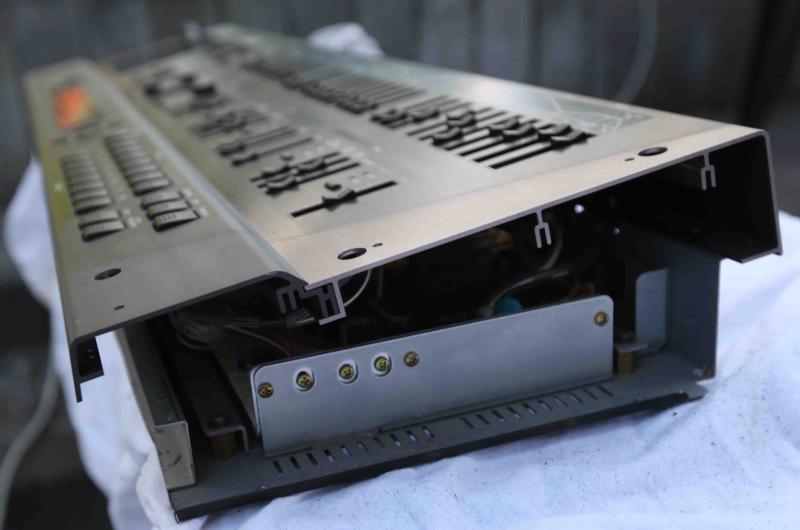

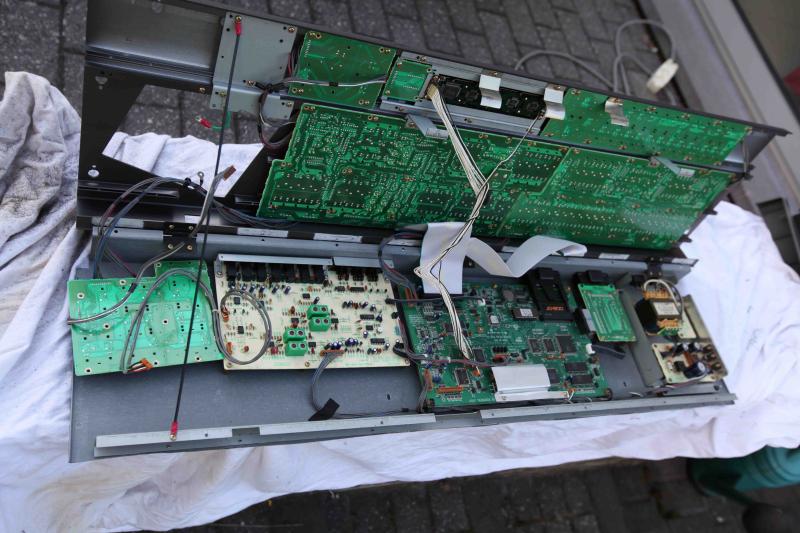

Het geheel van de elektronika zit in een aantal U profielen van aluminium.
De zijkanten, van kunststof worden ook gedemonteerd en elektronika even verwijderd

De volgende stap : doorslijpen



[sales_b]

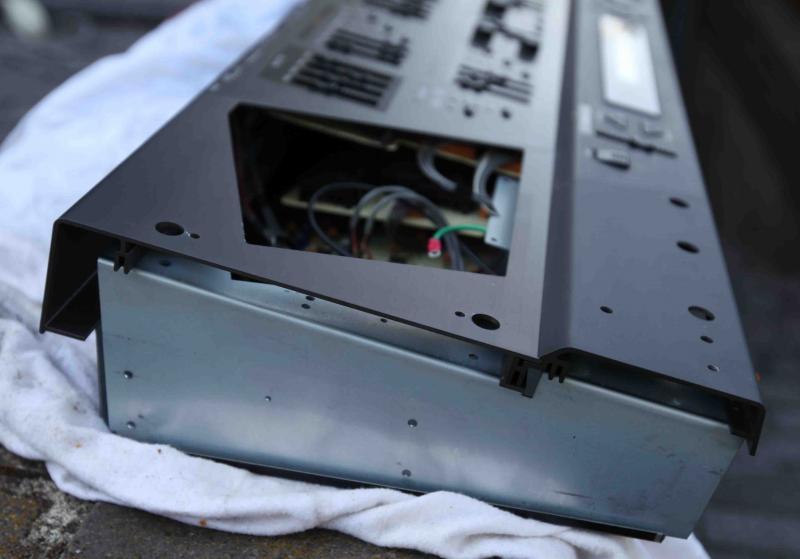

Bleek redelijk gemakkelijk te zijn. Er zit ook een metalen U profiel die zorgt dat het geheel niet te veel verzwakt.

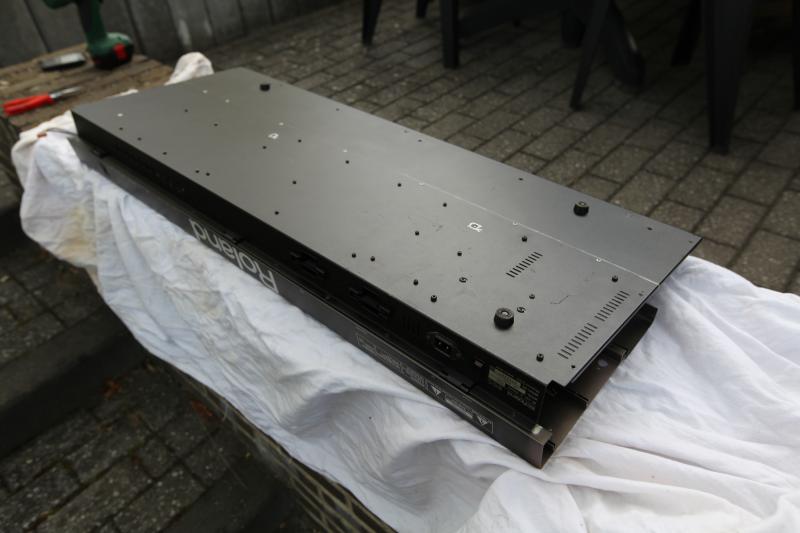

Dat zag er dus zo uit.

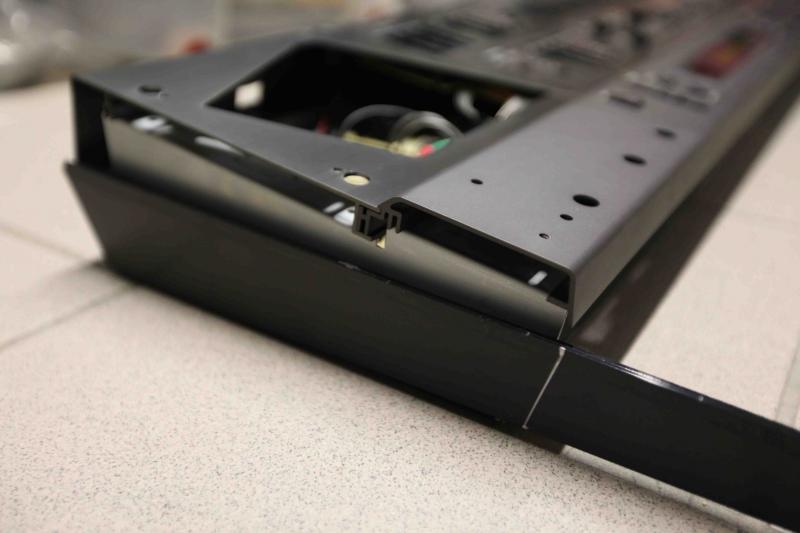

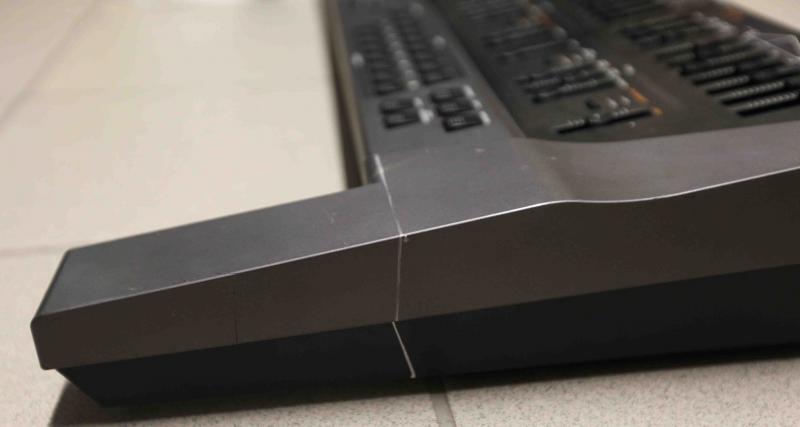

Volgende stap : aanpassen van de kunststof zijkanten



[sales_b]

Dit was toch wat 'tricky'
Eerste idee was deze door te slijpen ,doch dit bleek problematisch (smelten van de plastiek...)

Uiteindelijk , met een lintzaag bleek dit zeer goed te lukken








Ik had wel rekening gehouden met hoe het er het best finaal zou hebben uitgezien.

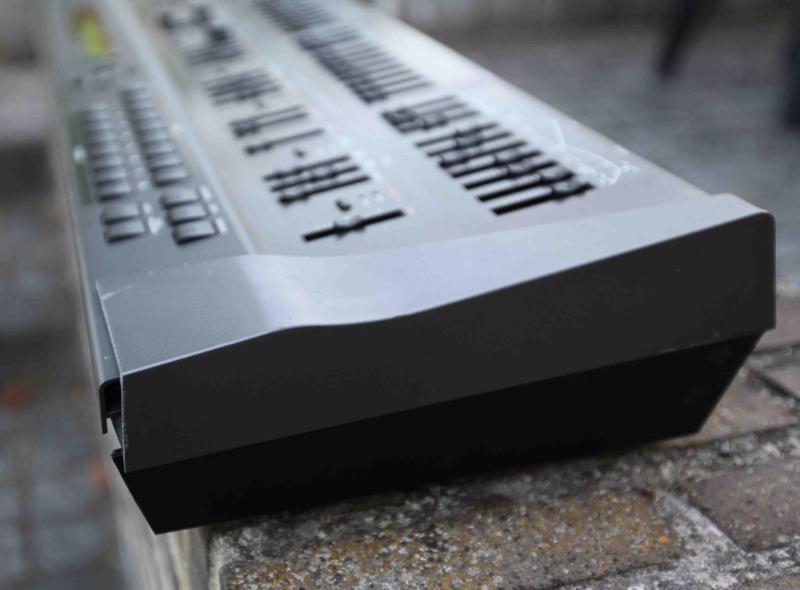

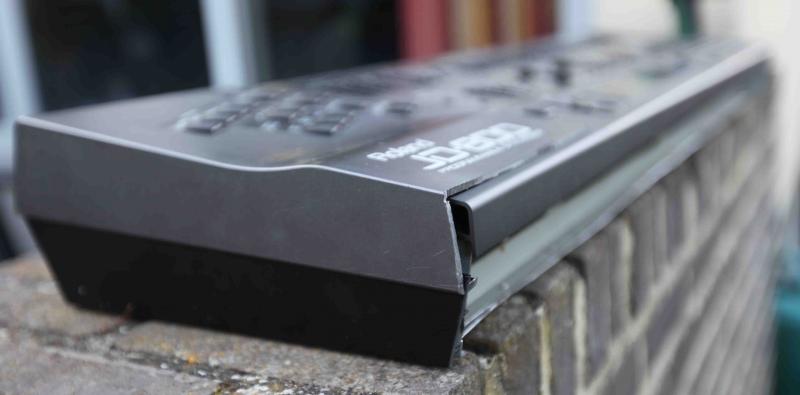

Dus schuin afzagen....



[sales_b]

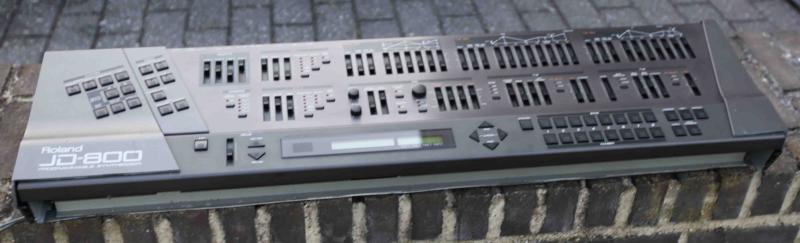

Het geheel gemonteerd :

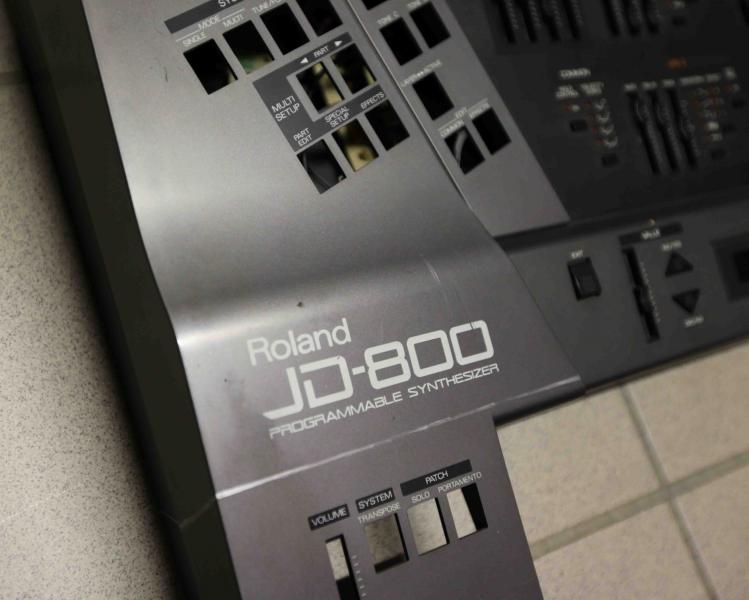

Het enige wat terug nog moet gemonteerd worden is de volume potmeter.
De rest van de toetsen, is bij gebruik van een extern klavier niet echt nodig


Om de voorkant af te werken had ik verschillende opties.
Plaat plooien in metaal of een houtafwerking...

Belanrijk was, daar dit bevestigd zou worden aan het deksel dat openklapt, dat het gewicht beperkt moest zijn.



[sales_b]

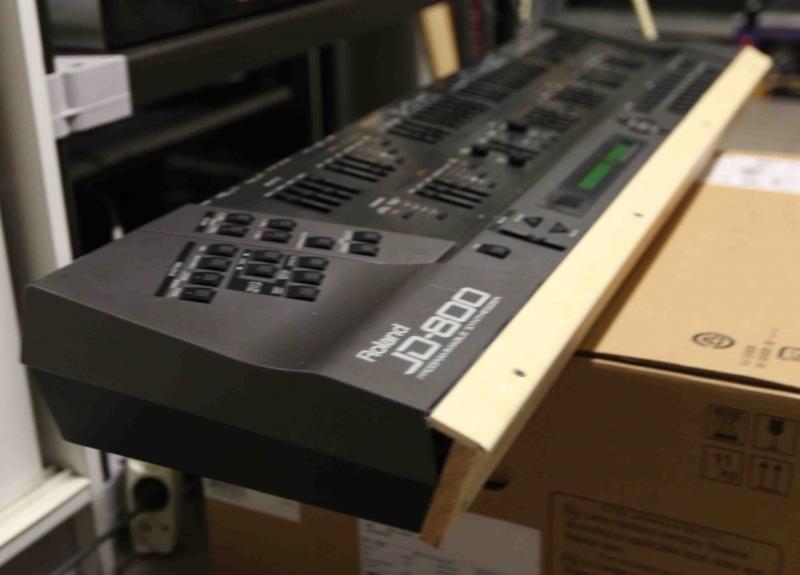

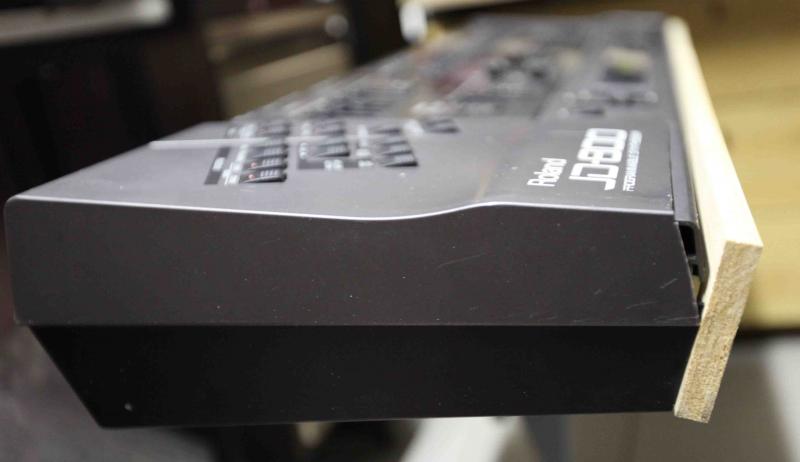

Ik heb voor hout gekozen.
Redelijk eenvoudig te monteren .

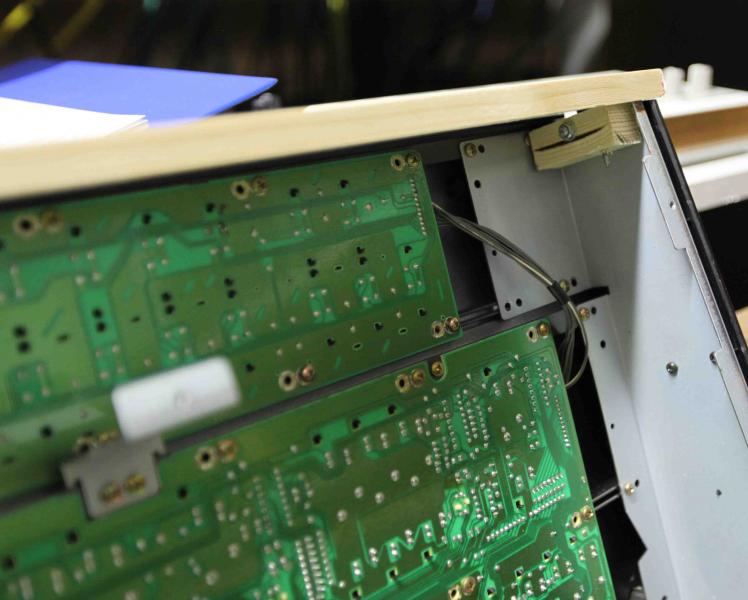

Eerst 2 blokjes vastmaken in de zijkant
Frontale lat kan daar aan bevestigd worden
dan een L latje om de verbinding met de bovenkant te verzorgen

De zijkantjes zijn dan maatwerk.



[sales_b]

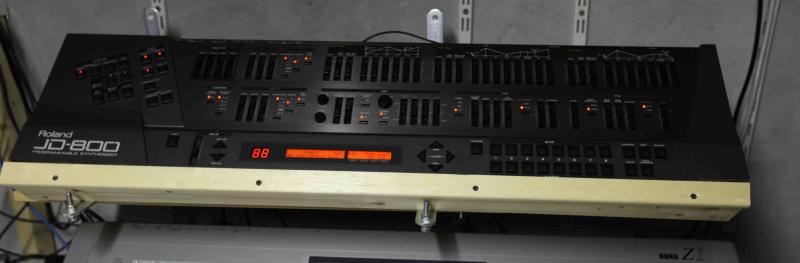

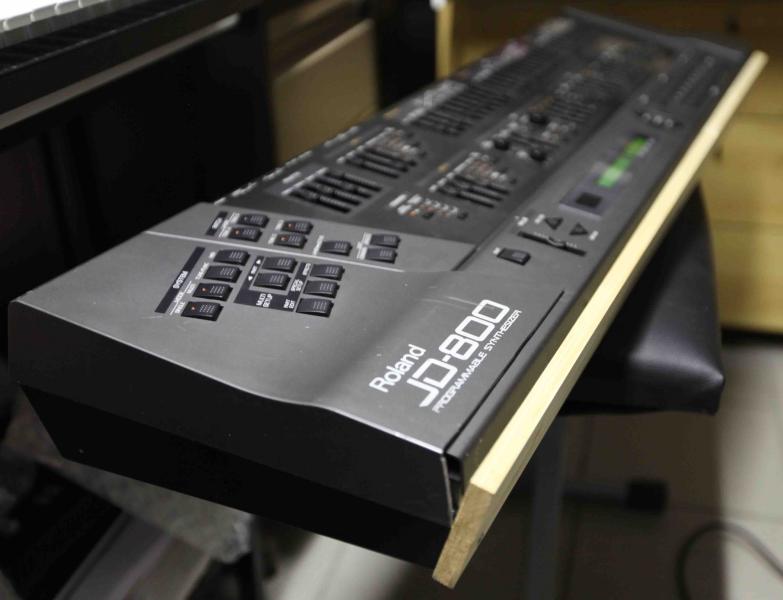

Het geheel ziet er dan zo uit :






Tot zover.

Ik ga dit nog een kleurtje geven en nog de volume potmeter monteren.
Wordt vervolgd....



[Lynxxx]

interessante keuze om m zonder klavier verder te gebruiken. Ik vind die houten constructie voor zo'n mooi apparaat echter een stuk minder geslaagd. Ik zou eerder gekozen hebben voor een paar mooie oldskool houten zijpanelen en een stuk aluprofiel o.i.d. om de voorkant netjes af te werken. Nu ziet t er vooral uit als een sterk gehavende JD800. En ja ik snap heus wel dat t gaat om t geluid dat eruit komt, maar het oog wil ook wat



[sales_b]

Ik weet, ziet er nu raar uit. Het is nog niet afgewerkt .
Vervolg volgende week.



[6 trak]

het ziet er (nu nog) niet zo heel fraai uit maar we wachten nog ff tot volgende week dan maar



[VasC]

Leuk dat je dit deelt en een moedig besluit om deze keuze te maken.

Zelf had ik gekozen om de zijkanten van hout te maken en strak af te lakken. De voorkant kan dan ook mooier afgewerkt worden. Wellicht nog een tipje, ik zou niet schroeven, maar kiezen om alles te verlijmen. Dan krijg je het veel strakker.

Leuke om het vervolg te zien!



[Lynxxx]

Wellicht nog een tipje, ik zou niet schroeven, maar kiezen om alles te verlijmen. Dan krijg je het veel strakker.

Mocht je toch willen schroeven, boor de gaten dan zo veel mogelijk voor. Op die manier voorkom je dat het hout gaat splijten. Met een verzinkboor kun je de schroeven dan netjes in het hout laten wegvallen.



[sunny pedaal]

leuk,
vind die spleet aan de voor/zijkant niet mooi en/of praktisch.
zou je inderdaad kunnen wegwerken mbv houten zijkantjes.
voor de look dan bv die zijkantjes verven in doner hout kleur , of fineren
de voorbalk dan omkleden met tolex ( soort kunstleer ), net als bij oudere mixers. voelt ook pretiger als je werkt.



[Eddy Reddy]

Nu ziet het er nog niet goed afgewerkt uit, maar dat is waarschijnlijk ook omdat het nog niet helemaal af is Die spleet zou ik zelf ook wegwerken en als je in hout werkt is tolex inderdaad een goed idee, dat zou hier wel bijpassen.



[sunny pedaal]

doner, mmm, stomme kleine toetsjes op die iphones, iets voor kabouters
bedoelde
donker ...



[sales_b]

update verbouwing

update verbouwing

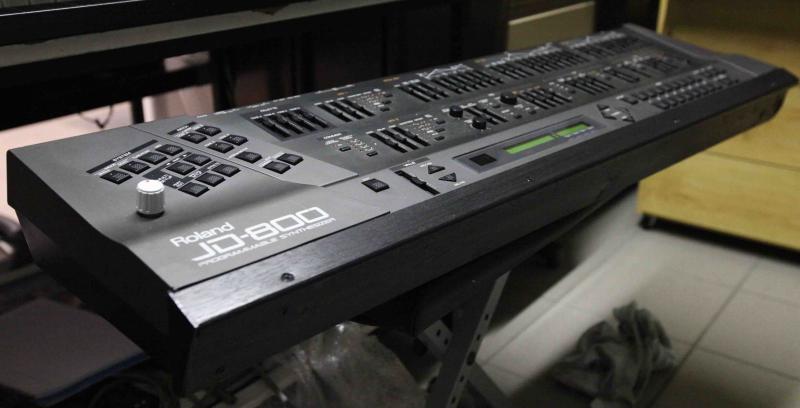

Afwerking van de zijkanten en kleurtje geven
De potmeter volume is nu terug gemonteerd op het front
Ik zal wel nog een zwarte draaiknop voorzien

afwerking van de onderkant met een alu- L profiel wordt ook nog voorzien




Tot zover

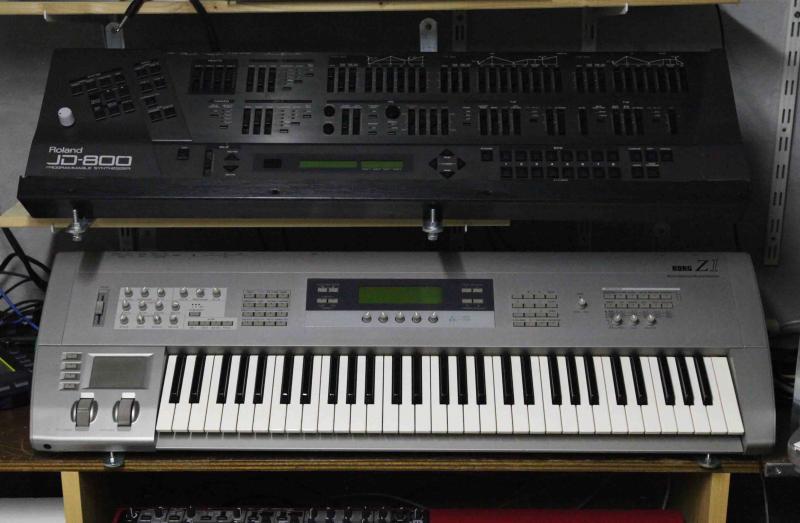

en dan tussen de collega's



[Zomnius]

ziet er nu echt wel strak uit.

En toch moet ik een beetje sniffen als ik m boven die lelijke korg zie (sorry).
die had beter een toetsje kleiner kunnen zijn dan de jd.. snif.

Z.



[MatthewLeBlom]

Heel tof gedaan!
