Ik wil er nog wel een sequencer bij zetten. Is dat niet fast switching? Waar het me inderdaad om gaat is dat ik geen last krijg van problemen zoals LFO-bleed. Dat had ik eerst wel maar met een goede voeding was dat opgelost.

Geen problem, er moet wel een Cap van 100nf zo dicht mogelijk over de voedingspennen van de logic ic's

Eventueel nog een cap van 47uF of zoiets waar je voedingsdraadjes toekomen op je stripboard, als shokdempertje zeg maar



[1V/oct]

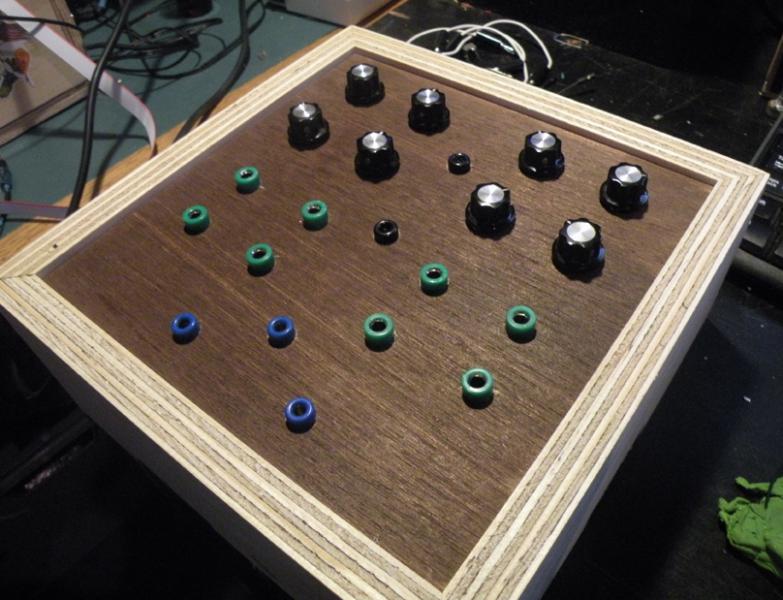

@ marcmarc: Ik vind triplex lekker spul om mee te werken. Bij dit project heb ik er bewust voor gekozen om niet al te mooie frontjes te maken. Dat kost namelijk veel tijd en ik wilde al mijn tijd steken in het maken van modules.

Hey 1Voct, erg mooi bouwwerk, het lijkt wel een beetje hoe ik zelf ook bezig ben.
Bij jouw is het meer een boekenkast met plankjes, ikzelf soldeer de potjes aan de printjes.

tip : Action heeft mooie neonkleur spuitbussen die erg goed zijn.

Welke schemas heb je gebruikt als ik vragen mag ?, filter is Moog dat snap ik.
grt

Heb jij ook ergens foto's staan? Dit zijn de schema's die ik heb gebruikt:

-VCO-1 van Thomas Henry
-VCO-555 van Thomas Henry
-VCA-1 van Thomas Henry (http://www.birthofasynth.com)

-8K LFO + TSQ en TSW van Tim Servo
-ADSR van Nicholas Woollaston (http://electro-music.com/)

-Sample & Hold van Renee Schmitz (http://www.schmitzbits.de/)

-De mixer van Yusynth
-De ADSR van Yusynth
-VC-LFO van Yusynth
-Wave Folder van Yusynth.
-Het MiniMoog filter van Yusynth (http://yusynth.net/Modular/index_en.html)

-De LM317 voeding van MFOS
-De gitaar trigger van MFOS
-Single Buss 1V/Octave Keyboard nvan MFOS (http://www.musicfromouterspace.com/)



" Vic: Ik heb al mijn printjes en IC´s goed ontkoppeld, ook de niet-logische IC´s.



[Designer]

Zo blijven de printjes wel hangen als je ze iets compacter maakt ( niet te diep ).
Ik maak een voorbeeld printje en verbeter die telkens, zo word het elke keer nog compacter als ik er 1 van bouw.
Dit was trouwens iets wat ik al 2 jaar rond heb liggen ( geen zin meer om af te maken ).

En idd. wat ze al eerder zeiden, ik heb nu ook stekkertjes voor elk printje los te kunnen koppellen voor reparatie,
ik weet niet of dat het van het merk Molex is wat ik heb, gewoon stekkertjes, net als een komputer alles inelkaarklikken, kost wel extra centen.



[LAB_]

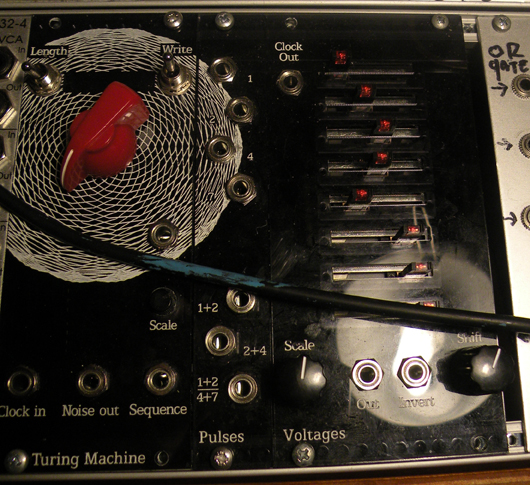

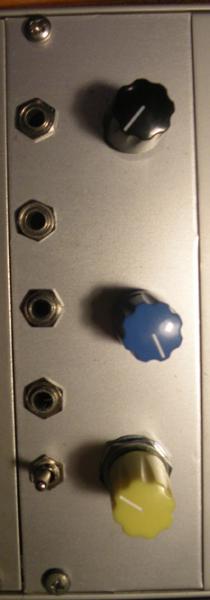

-Turing expanders

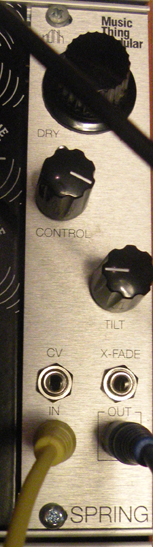

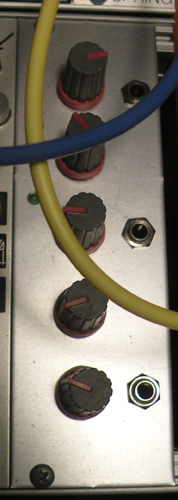

-Turing spring reverb
-TW LPG (instant acid)
-barton drum BCM018 (dikke drum module!!)
-benjolin met bananas! - behuizing door een vriend van me!



[gjb68]

Hoe klinkt tie Barton -drum? eigen ontwerp?



[falafelbiels]

Barton Analog Drum klinkt te gek. Zeer goed als variërende hardstyle bassdrum.

Ik heb een Vacoloco Tron een eurojasje en een Engineers at Work midi->trigger converter gegeven.

Heel goed om je BMC018 mee aan te jagen, BAM BAM BAM BAM!



[LAB_]

die drum is heel erg vet!!
ik heb 'm wat gemod zodat ie nog lager kan... sublaag.
hier te koop:
http://www.bartonmusicalcircuits.com/drum/

@falafelbiels: hoe maak je die panelen? ze zijn erg mooi!



[Guest]

Mmmmm lekker die kick.



[falafelbiels]

die drum is heel erg vet!!

Dat issie zeker...

@falafelbiels: hoe maak je die panelen? ze zijn erg mooi!

Dankjewel!
Perspex onder de lasersnijdert.



[LAB_]

still going strong

still going strong

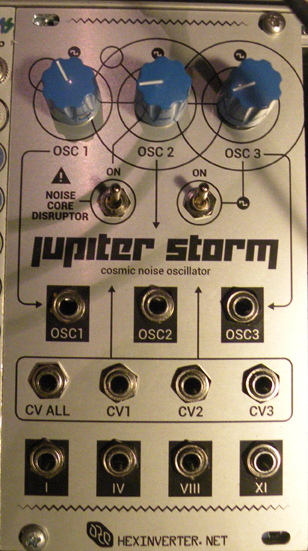

net af: Hexinverter Jupiter Storm

lekkere rare noise oscillators (3) met noise core disruptor!



[falafelbiels]

Noise core disruptor klinkt wel ernstig!



[SRPP]

Draadje is weer wat ver weggezakt

Dit weekend wat dingen in elkaar geflanst:

Een paar flipflops en een paar gate to trigger converters, van allebei layouts gemaakt en bij iTead PCB's van besteld, handig!

In het schema van de flipflops wel een foutje gemaakt (en breadboarden doe ik niet aan). Dus daar was nog een interessante oplossing voor nodig.

Verder nog PCB's binnen voor een simpele FSR interface (eerste indruk, heeeeel gevoelig, meer aan/uit dan aanraakgevoelig. Zit ook nog foutje in de layout (ref voltage moet -12v zijn en geen +12v). Werkt met LM358 (heb TL072 geprobeerd maar dan krijg je weirde shit)).
Dan ook nog een PCB met twee AND gates, gisteren gebouwd en die werkt prima, nog geen frontpanel voor (net als voor de Benjolin, de 100m ADSR's de LPG's etc etc etc ruim voldoende backlog ).



[PWM]

Wat kost dat, een PCBtje van iTead?



[falafelbiels]

http://imall.iteadstudio.com/open-pcb/pcb-prototyping.html

Niet veel



[PWM]

Idd niet veel! Wel 10pcs. Te begrijpen maar niet echt handig voor mij.



[SRPP]

Komt dan ook nog wel iets van 12usd verzendkosten bij. Vooral interessant om printjes klein te houden en modulair (bv. ipv. 2x filter op 1 PCB, twee kleinere PCB'tjes met elk 1 filter).
En een aantal PCB's tegelijk bestellen, had er nu 4x10 stuks. Die gate to trigger zit op een heel pietepeuterig pcbtje (50x50), handig, kun je overal kwijt.
Misschien wel een idee voor een ruil draadje hier, kan iedereen zijn iTead of andere PCB's ruilen.
Iemand nog een dual gate to trigger PCBtje nodig?



[falafelbiels]

Je kunt ipv prototyping ook small batch bestellen. Dat gaat vanaf 50 stuks meen ik.



[PWM]

Misschien wel een idee voor een ruil draadje hier, kan iedereen zijn iTead of andere PCB's ruilen.
Iemand nog een dual gate to trigger PCBtje nodig?

Een PCB ruil thread is een leuk idee!

Ja, ik wil wel 2 van je gate to Trigger PCBtjes over nemen! Ik stuur je een pb.



[PWM]

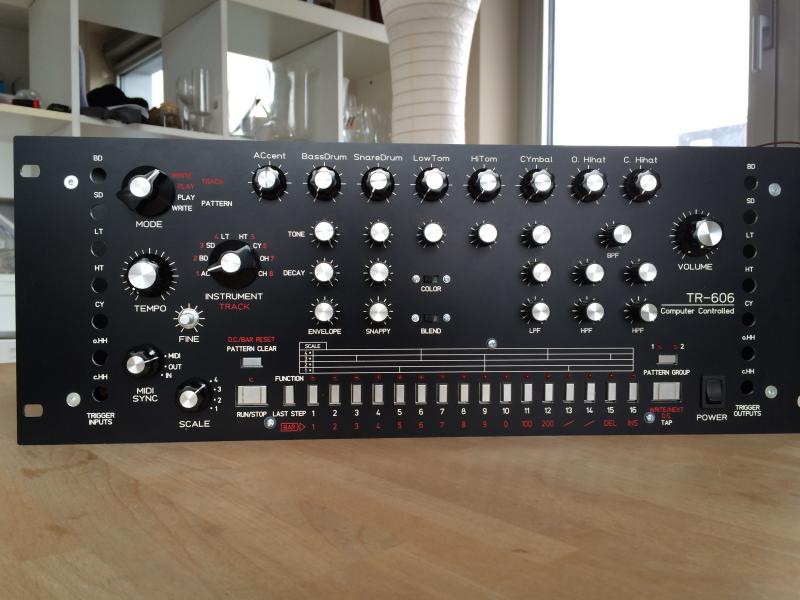

Ik heb eindelijk (bijna) mijn 606 af.
Er moet nog flink ge-fine tuned en ge-bug fixed worden maar dat moet nog wel lukken in 2014!



[falafelbiels]

Oooh netjes!
