bob303vs909
Ach und Weh
waar komt deze vandaan als ik vragen mag?

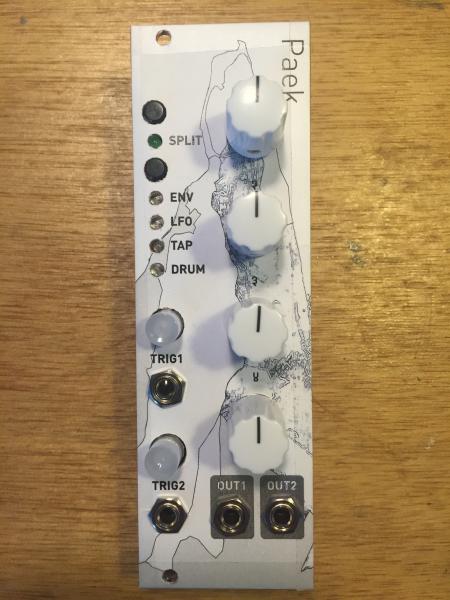

Bedoel je het panel? Gewoon op papier geprint en met tape op een alu lasercut panel geplakt. En zelf ontworpen dus....
De ik heb (af)gebouwd draad voor 2016!
- Thread starter SmartBits
- Start date
Bedoel je het panel? Gewoon op papier geprint en met tape op een alu lasercut panel geplakt. En zelf ontworpen dus....
bob303vs909
Ach und Weh
Eagle files staan in de MI github. PCB's die ik gebruiken komen van een group buy
Die staan inderdaad niet op de site, maar Arjan kan ze op maat maken. Ik heb via mail gevraagd of hij ook 104 HP kon leveren. Kostte incl. verzendkosten en BTW €53,30.
bob303vs909
Ach und Weh
ok, bedankt, goed om weten
ok, bedankt voor de info
Afgelopen weekend mijn "scrapheap-challenge" skiffje afgemaakt. Frequency Central Power PCB'tje, een busboard van 4MS wat ik nog had liggen en een nieuwe row van MDLR Case om de modules in te schroeven. Hout van een oude schutting en een pallet. Ophangsysteem van een dartbord om de powerconnector in vast te zetten:
gerbster
Stamgast
- Lid sinds
- 12 oktober 2014
- Berichten
- 107
TR606 eurorack clone
TR606 eurorack clone
In verband met een verhuizing heeft dit project even stil gelegen, maar hij is nu (zo goed als) klaar, mn EuroRack TR606 kloon. Ik moet de software van de midi interface nog even nakijken maar verder istie up & running.
Ik heb er een website(tje) voor gemaakt, daar staan een berg (detail) foto's inclusief schema's en geluidsfragmenten.
Alle modificaties zijn overal & nergens van internet getrokken & getest, meeste staan ook op de site.
http://gerbster.nl/tr82/
https://soundcloud.com/nwac/songdemo-1
TR606 eurorack clone
In verband met een verhuizing heeft dit project even stil gelegen, maar hij is nu (zo goed als) klaar, mn EuroRack TR606 kloon. Ik moet de software van de midi interface nog even nakijken maar verder istie up & running.
Ik heb er een website(tje) voor gemaakt, daar staan een berg (detail) foto's inclusief schema's en geluidsfragmenten.
Alle modificaties zijn overal & nergens van internet getrokken & getest, meeste staan ook op de site.
http://gerbster.nl/tr82/
https://soundcloud.com/nwac/songdemo-1
gerbster
Stamgast
- Lid sinds
- 12 oktober 2014
- Berichten
- 107
gerbster
Stamgast
- Lid sinds
- 12 oktober 2014
- Berichten
- 107
Thanks! Ik heb de downloads even aangepast, je kunt er nu alle schema's & boards downloaden. Ik heb em niet specifiek voor de mobiel gebouwd, dus het kan zijn dat het er daar ietwat vernachelt uitziet
gerbster
Stamgast
- Lid sinds
- 12 oktober 2014
- Berichten
- 107
Klopt, als ik het allemaal goed heb geïnterpreteerd is de (originele) trigger een pulse van 5v van een paar ms, als er dan een accent is word die 'ge-override' door een pulse van 5v tot 12/14v. Het trigger gedeelte van alle voices is tot aan de collector van de PNP transistor gelijk, dus die heb ik vervangen voor een enkelvoudige trigger input.
Ik moet eerlijk bekennen dat mn kennis van elektronica volledig autodidactisch is
en ik heb dit zo opgelost onder het motto 'het werkt, geen rook, dus het zal wel goed wezen'.
mcdjan007
lid zonder grenzen
Dat is een mooi project Gerbster en ook nog alles online gedeeld, hulde! . Heb al een tijdje niets gebouwd maar ga de etsbak maar weer eens uit de kast trekken.
Omdat ik toch maar aan de modular wilde gaan ben ik maar begonnen met een case te bouwen:
In het midden moet nog een 1u 'tile' sectie komen (als iemand nog tips heeft voor het verkrijgen van rails houdt ik me aanbevolen )
In het midden moet nog een 1u 'tile' sectie komen (als iemand nog tips heeft voor het verkrijgen van rails houdt ik me aanbevolen
)En ga je die tiles zelf maken of kopen? Anders zou je nog gewoon een 1HE blinde frontplaat kunnen gebruiken, die je zowel links als rechts op een blokje hout legt, of een stukje aluminium hoekprofiel.
Fraai kastje hoor, met old school schakelaar
En je kunt gewoon lekker doorstapelen bovenop je case (welkom bij het zwarte gat dat eurorack heet
).
Fraai kastje hoor, met old school schakelaar
En je kunt gewoon lekker doorstapelen bovenop je case (welkom bij het zwarte gat dat eurorack heet
).
