Behringer X Air edit (XR18) met outboard FX

[Montfrooij]

Een kort filmpje hoe ik een send - return loop heb gemaakt op de XR18 om m'n reverb pedaal te kunnen gebruiken.



[Grumble]

Een broer van me gebruikt een XR18 in zijn band maar gebruikt alleen de interne FX (Nagalm).
Hij wil die nagalm graag met een midi signaal aan en uit willen zetten.
Ik denk te snappen dat ik dan een mute moet zenden naar het FX kanaal waarvan hij de nagalm wil aan/uit-zetten.

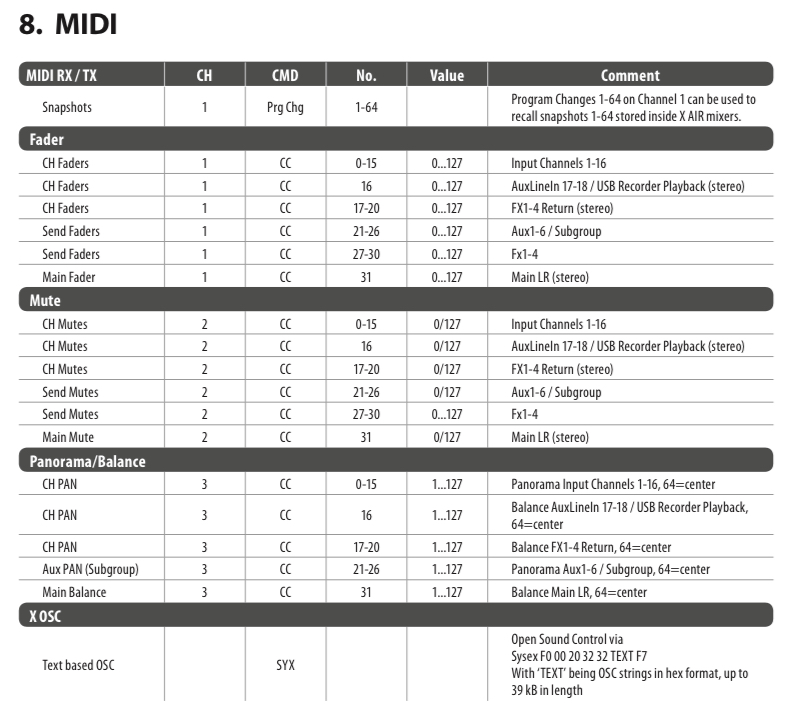

Maar ik snap niks van het tabelletje, wat moet ik nou naar de mixer sturen om de FX aan te zetten en wat om het weer uit te zetten?
Zou jij me dat kunnen vertellen?



[Grumble]

Ik snap (geloof ik) dat cc staat voor program change (hex C0), kanaal = 2, dus eerste byte is 0#C2 (?)
Is het 2e byte dan 27, 28, 29 of 30 + 0 = FXn off en 27, 28, 29 of 30 + 127 = kanaal Max?



[Grumble]

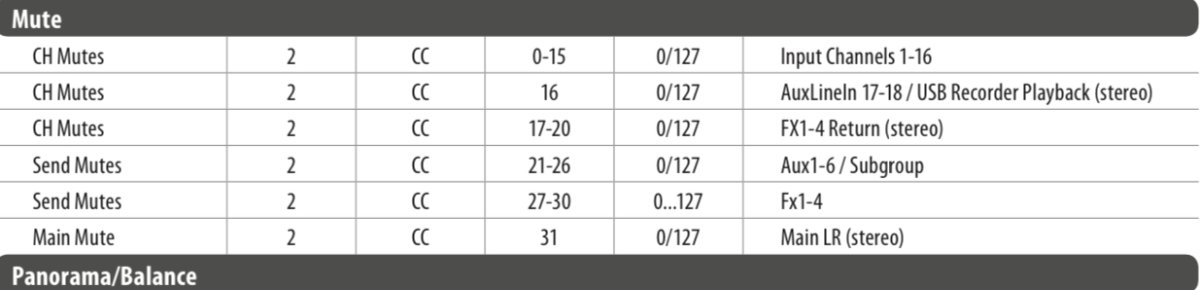

En ik snap niet hoe ik nu in dat tweede (laatste) byte die 0 - 127 kan combineren met 27, 28, 29 of 30



[anoniempje]

Dit is cc (control change) Daar zijn er 128 van per midi kanaal.

De waardes die je moet versturen voor actie staan ook in het tabelletje, 0/127, alleen 2 uiterste waardes dus. En 1...127 voor fx. (ik neem aan 128 stappen dus een volume change?)

Cc3 mute bijvoorbeeld channel 4

Cc 17 mute fx1 return

Cc21 mute aux/sub 1

Cc27 mute fx 1 send etc etc

Als je bijvoorbeeld fx2 wilt muten stuur je waarde 0 op Cc28, wil je het weer unmuten, stuur je waarde 127 over cc28.

Ik heb overigens zelf geen ervaring met deze mixer maar ga even uit van de tabel. Waarschijnlijk is dit een gedeelte van de tabel en staat er boven elke kolom informatie.



[L56]

CC is control change niet program change. Je hebt ook niets met bytes vandoen maar gewoon CC nummer + waarde.

Je hebt de kop van de tabel afgesneden dus ik neem aan dat 2 het midi kanaal is, dus om fx 1 aan of uit te zetten stuur je op midi kanaal 2 een CC 17 met waarde 127 en CC 17 met waarde 0 voor andersom.

Ik heb zelf een xAir 18 maar doe niets met d e interne fx. Dus kan je helaas niet helpen met wat je moet doen met fx sends en returns enzo. Daar laat ik aan u over. Bovenstaande is als voorbeeld en zoals ik de volumes, mutes en solos had geprogrameerd te besturen op de launch pad pro.



[Grumble]



[MacGyverGear]

Ik las ook even mee. Maar de antwoorden zijn reeds al gegeven.
Misschien is het ook makkelijk om te weten waar je broer de XaiR mee wil controllen?
CC# is de afkorting voor control change met adres 0 tot 127. Deze kan weer een waarde van 0-127 hebben.

Voor fx mute heb je op sommige controllers gewoon knoppen welke je kunt instellen op deze CC#. Hieronder is bv een configuratie via een computer met een Korg Nanocontrol, maar CC# kun je ook in een sequencer proggen bv. Aan het begin de galm aan en aan het eind de galm weer uit bv..



[Grumble]

Dank jullie wel voor alle antwoorden, ik denk dat ik hier wel verder mee kom, zoniet, dan meld ik me wel weer.
De mixer wordt met een tablet ingesteld, en dan ergens neergelegd, en het is heel onhandig om dat tablet dan steeds te pakken als iemand iets wil zeggen, want alleen ether piraten praten graag met een galmende stem
Dus het idee is om een voetpedaal te maken met een arduino nano (what else? ) erin die, als je het voetpedaal indrukt, de nagalm stopt en bij het loslaten de nagalm weer aanzet.
Vandaar dat ik de MIDI codes nodig heb voor het aan- en uitzetten van de FX-en. ik zal er dan ook wel een schakelaartje op moeten zetten die aangeeft op welk FX kanaal de nagalm zit, maar dat is peanuts...



[Montfrooij]

Dank jullie wel voor alle antwoorden, ik denk dat ik hier wel verder mee kom, zoniet, dan meld ik me wel weer.
De mixer wordt met een tablet ingesteld, en dan ergens neergelegd, en het is heel onhandig om dat tablet dan steeds te pakken als iemand iets wil zeggen, want alleen ether piraten praten graag met een galmende stem
Dus het idee is om een voetpedaal te maken met een arduino nano (what else? ) erin die, als je het voetpedaal indrukt, de nagalm stopt en bij het loslaten de nagalm weer aanzet.
Vandaar dat ik de MIDI codes nodig heb voor het aan- en uitzetten van de FX-en. ik zal er dan ook wel een schakelaartje op moeten zetten die aangeeft op welk FX kanaal de nagalm zit, maar dat is peanuts...

De Behringer X Touch is (mede) gemaakt als hardware controller voor de XR18
Ik weet niet 'wie' de FX uit gaat zetten, maar als het de technicus is, dan is dat misschien nog een optie.

Om nu een hardware doosje te maken, ergens neer te leggen met lange midi kabel en alle DIY risico's van dien weet ik niet of ik daar op zou zitten te wachten.
Een simpele smartphone met de X Air Edit app zou dit prima kunnen fixen. Even op de juiste pagina zetten zodat je in 1x de FX uit kunt zetten en klaar.
Wij gebruiken onze smartphones om de monitor mix te regelen. (X32, maar het principe is hetzelfde)



[MacGyverGear]

Als kant en klare oplossing zou je deze ook kunnen gebruiken. Gebruik em zelf nu voor mijn muziek programma aan te sturen als ik een instrument in mijn handen heb en tracks wil selecteren/starten.. Dat ding kun je helemaal customizen.. (per knop instellen welke CC# je wilt controllen..)

iCON G-Board Black USB/MIDI voetcontroller

Werk je veel met virtuele cabinets en andere virtuele gitaareffecten? Wellicht zou je deze willen bedienen met een stompbox. En dat kan, met de icon G-Board! Acht stomps, USB-gevoed, en daisy-chaining is mogelijk.

www.bax-shop.nl

Kent iemand trouwens deze tool? Mixing Station Ben ooit voor mijn livesetje toch een Soundcraft UI gaan gebruiken welke standaard een jack input had voor een FX switch.. had toen nog niet de G-board.. maar de Xair app is ook vrij onoverzichtelijk. Op de standaard soundcraft UI app kan ik alleen die kanalen die nodig zijn in 'n view zetten met veel bredere strips.. dat mis ik in de Xair app.
Die Mixing Station app is eigenlijk ook een beetje hetzelfde maar werkt niet voor de iPad vrees ik.. Maar als het via midi te controllen is zowel is het via midi te controllen.. Zou ook liever zo'n Korg Kontrol hebben ipv de glibberige iPad..
Hieronder wordt zelfs de TAP als 'n knop toegevoegd..



[Grumble]

Ik weet niet 'wie' de FX uit gaat zetten, maar als het de technicus is, dan is dat misschien nog een optie

Nee, het is één van de bandleden die soms iets wil zeggen en dan de galm wil uitschakelen tijdens het praatje (aankondiging van een nummer of een nummerplaat van een verkeerd geparkeerde auto )
Ze hebben geen technicus, behalve bij een wat groter optreden.
En kabels lopen er toch wel vanwege microfoons enz.
En verder ben ik zelf een door de wolf geverfde hardware specialist dus dat gaat technisch helemaal goed komen, wist alleen de te gebruiken midi codes niet.



[Montfrooij]

Als kant en klare oplossing zou je deze ook kunnen gebruiken. Gebruik em zelf nu voor mijn muziek programma aan te sturen als ik een instrument in mijn handen heb en tracks wil selecteren/starten.. Dat ding kun je helemaal customizen.. (per knop instellen welke CC# je wilt controllen..)

iCON G-Board Black USB/MIDI voetcontroller

Werk je veel met virtuele cabinets en andere virtuele gitaareffecten? Wellicht zou je deze willen bedienen met een stompbox. En dat kan, met de icon G-Board! Acht stomps, USB-gevoed, en daisy-chaining is mogelijk.

www.bax-shop.nl

Kent iemand trouwens deze tool? Mixing Station Ben ooit voor mijn livesetje toch een Soundcraft UI gaan gebruiken welke standaard een jack input had voor een FX switch.. had toen nog niet de G-board.. maar de Xair app is ook vrij onoverzichtelijk. Op de standaard soundcraft UI app kan ik alleen die kanalen die nodig zijn in 'n view zetten met veel bredere strips.. dat mis ik in de Xair app.
Die Mixing Station app is eigenlijk ook een beetje hetzelfde maar werkt niet voor de iPad vrees ik.. Maar als het via midi te controllen is zowel is het via midi te controllen.. Zou ook liever zo'n Korg Kontrol hebben ipv de glibberige iPad..
Hieronder wordt zelfs de TAP als 'n knop toegevoegd..

De Windows versie vind ik beter (van de Air edit app).
Ik gebruik eigenlijk alleen maar die.
Die voor iOS is niet overzichtelijk idd.
Android is al wel iets beter, maar gelukkig heb ik 2 surfaces liggen om hem te bedienen.



[Montfrooij]

Nee, het is één van de bandleden die soms iets wil zeggen en dan de galm wil uitschakelen tijdens het praatje (aankondiging van een nummer of een nummerplaat van een verkeerd geparkeerde auto )
Ze hebben geen technicus, behalve bij een wat groter optreden.

Ik snap em.

En kabels lopen er toch wel vanwege microfoons enz.
En verder ben ik zelf een door de wolf geverfde hardware specialist dus dat gaat technisch helemaal goed komen, wist alleen de te gebruiken midi codes niet.

Ah dat komt dan vast goed. Ik heb zelf wel eens zitten kijken naar een super simpel midi DIY ding om het master volume in te stellen, want dat is eigenlijk het enige wat ik thuis heel vaak 'moet' doen op mn XR18 (en dan is zo'n tablet niet het meest handig om weer aan te zetten, te verbinden etc.)
Maar veel verder dan 'kijken' kwam ik niet.



[Grumble]

Er was geen haast bij zei m'n broer, maar ik vid het gewoon een leuk projectje.
Hou de dhz afdeling in de gaten zou ik zeggen...



[SmartBits]

een super simpel midi DIY ding om het master volume in te stellen

Misschien @Grumble eens lief aankijken als hij het pedaaltje werkend heeft?



[MacGyverGear]

De Windows versie vind ik beter (van de Air edit app).
Ik gebruik eigenlijk alleen maar die.
Die voor iOS is niet overzichtelijk idd.
Android is al wel iets beter, maar gelukkig heb ik 2 surfaces liggen om hem te bedienen.

Zowel iPad en Windows app hebben beiden geen mogelijkheden om kanalen in een view te selecteren.. enige wat je hebt is snapshot.. Die Mixing Station app heeft wel mogelijkheden om een layout te maken maar in de Pro (betaalde versie). Ik ga het toch eens onderzoeken want ik vind de Reverbs in de XR mixer vele malen beter klinken dan wat ik nu gebruik voor live..

Ik heb zelf wel eens zitten kijken naar een super simpel midi DIY ding om het master volume in te stellen, want dat is eigenlijk het enige wat ik thuis heel vaak 'moet' doen op mn XR18 (en dan is zo'n tablet niet het meest handig om weer aan te zetten, te verbinden etc.)
Maar veel verder dan 'kijken' kwam ik niet.

Gewoon zo'n Korg Kontrol toch?? Via Midi OX knoop je de Kontrol aan de midi ingang van de XR en klaar. Je kunt dan ook nog de overige faders toewijzen.. als je veel stereo paartjes hebt ben je er al met de 8 overige faders.. en natuurlijk kun je ook andere kanalen via de overige banks proggen..



[Montfrooij]

Misschien @Grumble eens lief aankijken als hij het pedaaltje werkend heeft?

Goed plan. Ik kan heeeeeel lief kijken



[Montfrooij]

Zowel iPad en Windows app hebben beiden geen mogelijkheden om kanalen in een view te selecteren.. enige wat je hebt is snapshot.. Die Mixing Station app heeft wel mogelijkheden om een layout te maken maar in de Pro (betaalde versie). Ik ga het toch eens onderzoeken want ik vind de Reverbs in de XR mixer vele malen beter klinken dan wat ik nu gebruik voor live..

Wat bedoel je met 'selecteren in een view'?
Wat wil je daarmee (makkelijk) bereiken?

Gewoon zo'n Korg Kontrol toch?? Via Midi OX knoop je de Kontrol aan de midi ingang van de XR en klaar. Je kunt dan ook nog de overige faders toewijzen.. als je veel stereo paartjes hebt ben je er al met de 8 overige faders.. en natuurlijk kun je ook andere kanalen via de overige banks proggen..

Nee, ik moet me er bij neerleggen dat de XR18 geen master volume knop heeft.
Het is ook geen halszaak, maar dat is de enige knop die ik mis.
Als ik meer wil, dan pak ik de surface wel.
Het zou echt een klein kastje met DIN aansluiting en 1 knop moeten zijn. Erg klein, geen verdere toeters en bellen en erg goedkoop.
De noodzaak is minimaal, beschikbare ruimte ook, maar soms word je even getriggerd.



[MacGyverGear]

Wat bedoel je met 'selecteren in een view'?
Wat wil je daarmee (makkelijk) bereiken?

Nee, ik moet me er bij neerleggen dat de XR18 geen master volume knop heeft.
Het is ook geen halszaak, maar dat is de enige knop die ik mis.
Als ik meer wil, dan pak ik de surface wel.
Het zou echt een klein kastje met DIN aansluiting en 1 knop moeten zijn. Erg klein, geen verdere toeters en bellen en erg goedkoop.
De noodzaak is minimaal, beschikbare ruimte ook, maar soms word je even getriggerd.

Ah.. ja. Ik herken het probleem wel een beetje dat je soms ff vlug in paniek de mixer uit wil kunnen zetten.. als ik bv mijn monitors ingeschakeld heb en de microfoon stond nog aan.. PIEP!!!!
Een simpele control room is wel fijn. Dat zit op de Soundcraft wel toevallig..

Met 'view' bedoel ik alleen die kanalen op je tablet hebben maar da's voor het overzicht als ik 'n gig heb.. Ik gebruik ook maar 'n paar kanalen op die soundcraft. Die, samen met de FX returns zijn belangrijk. Op de Behringer XR12 die ik eerder had gekocht kan ik bv niet de Mic ingangen en de FX faders op 1 scherm krijgen.. dan moet je heen en weer scrollen. En ik wil live ten alle tijden mic faders binnen handbereik hebben.. en 'n master.. natuurlijk..
