Simpel low pass filter module?
- Thread starter ProgHead
- Start date
Het ziet ernaar uit dat ze allemaal de optie van CV aansturing hebben. In dat geval zoek ik een relatief goedkope maar degelijke eerste orde LPF module zonder onnodige toeters en bellen. Die CV aansturing gebruik ik dan simpelweg niet.
Heb het ook even bekeken en ik denk dat je gelijk hebt. Voor muzikanten is dat ideaal want dan kun je met de parameters van die modules spelen om bijzondere geluiden te maken zonder dat je je in de details van analoge computers hoeft te verdiepen. Het zware developer werk is immers door de maker van die modules al gedaan. Maar voor mij is dat weer minder, want ik vind het juist leuk om zelf circuits/patches te bedenken. - Maar goed dat is een ander topic.
Heb het ook even bekeken en ik denk dat je gelijk hebt. Voor muzikanten is dat ideaal want dan kun je met de parameters van die modules spelen om bijzondere geluiden te maken zonder dat je je in de details van analoge computers hoeft te verdiepen. Het zware developer werk is immers door de maker van die modules al gedaan. Maar voor mij is dat weer minder, want ik vind het juist leuk om zelf circuits/patches te bedenken. - Maar goed dat is een ander topic.
Patat Met
TB or not TB
Maar die ga je wel gebruiken, al denk je nu van niet.
Waarschijnlijk later wel ja, als ik op mijn huidige obsessie met analoge computers uitgekeken ben.
Deze concrete tips heb ik nu:
Zoiets bedoel je zeker met een simpele in en out voor je audio en knoppen voor cutoff en resonance
MPCman
GAS met die zooi
Dit is misschien ook een leuke deal:
www.marktplaats.nl
Ik heb meerdere filters van Doepfer, maar gebruik deze het meest. Hij heeft een LP/HP out met crossfader en een losse BP out.
Zie ook:
≥ Eurorack: Doepfer A-106-5 SEM Filter — Soundmodules — Marktplaats
Eurorack: Doepfer A-106-5 SEM Type VCF
www.marktplaats.nl
Zie ook:
MPCman
GAS met die zooi
Ik zie hier meerdere filters waarin 6db genoemd wordt (niet gezegd dat dit daadwerkelijk allemaal 1 Pole LP filters zijn)
www.modulargrid.net
Veel van de resultaten zijn van wat meer obscure merken, dus niet duidelijk hoe goed dat in NL leverbaar is.
De eerder genoemde Doepfer A-108 en ik zie ook de A-106-6 hebben een 6dB output. Ze zijn wel wat aan de prijs.
Modules on ModularGrid
ModularGrid is a community driven database for modular synthesizers with an intuitive drag and drop rack planner. The database supports all common modular formats like Eurorack, Buchla, Dotcom, 5U and Serge.
www.modulargrid.net
De eerder genoemde Doepfer A-108 en ik zie ook de A-106-6 hebben een 6dB output. Ze zijn wel wat aan de prijs.
flyweight
SinOsc.kr([1, 3]).exprange(100, 2e3)
hey ja kijk ik verdiep me wel in de electronica want ik bouw ook zelf spul.
De kennis van electronica is weer heel bruikbaar als sounddesigner, engineer en artiest. als je iets wil hebben wat er niet is kan ik het zelf maken. Het is ook belangrijk om de weten hoe apparatuur echt werkt om het daarna goed te kunnen misbeuiken.
Het lijkt mij ook dat jij ook verder komt met wat meer praktische ervaring. dat moet op een gegeven moment mooi samenvallen met de theorie.
Electronica is naast een technische discipline ook een kunst. niet alles in theorie werkt in het echt.
Zo is D. Doepfer meer een wetenschapper maar de engineers bij korg zijn ook deels tovernaar
Zo is die vent van NLC naast electronica engineer, kustenaar ook tovernaar.
Dat soort circuits vereisen wel studie om zo je muziek verder te brengen.
in mijn sk1 topic staat een 4x resonant simpele lowpass met cv die werkt op 9v.
Daar kun je er zo een van maken met een ne5532, diode wat weerstanden, pots en cap.
kost denk ik 3 euro en wat geduld.
cv ga je toch gebruiken als je lekker met een biertje noise gaat patchen?
Nou ja dis maar mijn bescheiden kijk op deze dingen.
De kennis van electronica is weer heel bruikbaar als sounddesigner, engineer en artiest. als je iets wil hebben wat er niet is kan ik het zelf maken. Het is ook belangrijk om de weten hoe apparatuur echt werkt om het daarna goed te kunnen misbeuiken.
Het lijkt mij ook dat jij ook verder komt met wat meer praktische ervaring. dat moet op een gegeven moment mooi samenvallen met de theorie.
Electronica is naast een technische discipline ook een kunst. niet alles in theorie werkt in het echt.
Zo is D. Doepfer meer een wetenschapper maar de engineers bij korg zijn ook deels tovernaar
Zo is die vent van NLC naast electronica engineer, kustenaar ook tovernaar.
Dat soort circuits vereisen wel studie om zo je muziek verder te brengen.
in mijn sk1 topic staat een 4x resonant simpele lowpass met cv die werkt op 9v.
Daar kun je er zo een van maken met een ne5532, diode wat weerstanden, pots en cap.
kost denk ik 3 euro en wat geduld.
cv ga je toch gebruiken als je lekker met een biertje noise gaat patchen?
Nou ja dis maar mijn bescheiden kijk op deze dingen.
Ik weet het zelf niet meer wat ik wil. Een eerste orde filter is met een weerstand, een condensator en een OpAmp zo te maken. Maar dan zit ik weer met een apparaatje naast mijn Eurorack waar ik eigenlijk geen ruimte meer voor heb en dat er ook nog eens niet uit ziet. Aan de andere kant is het een enorm gedoe om daar zelf een nette module van te maken die in mijn Eurorack past. Dus dacht ik dan koop ik gewoon zo'n kant-en-klaar ding voor in mijn Eurorack. Maar dat blijkt dan ook weer minder eenvoudig dan het lijkt...
Eens zien of er in de lijst van MPCman iets geschikts zit.
Eens zien of er in de lijst van MPCman iets geschikts zit.
Patat Met
TB or not TB
Even een paar dingen.
-Een slewlimiter is idd een lowpass filter dat dc doorlaat. Dat dc doorlaten kunnen de meeste gewone filters niet.
Je kan altijd van een harmonisch rijke golfvorm een sinus maken door die door een slewlimiter te halen. Het allerlaatste van de modwiggler quote is onjuist.
-Een 2 pole filter die ook nog een bandpass output heeft naast een low en/of high output, kan ook als 1 pole filter geschakeld worden. De bandpass output gebruikt namelijk 1 pole voor het highpass gedeelte en 1 pole voor het lowpass gedeelte. Om dus een 1 pole lowpass te krijgen, mix je gewoon de bandpass met de lowpass uitgangen.
-Als je niet meer weet wat je wilt, gewoon een half jaar wachten met geld uitgeven.
-Een slewlimiter is idd een lowpass filter dat dc doorlaat. Dat dc doorlaten kunnen de meeste gewone filters niet.
Je kan altijd van een harmonisch rijke golfvorm een sinus maken door die door een slewlimiter te halen. Het allerlaatste van de modwiggler quote is onjuist.
-Een 2 pole filter die ook nog een bandpass output heeft naast een low en/of high output, kan ook als 1 pole filter geschakeld worden. De bandpass output gebruikt namelijk 1 pole voor het highpass gedeelte en 1 pole voor het lowpass gedeelte. Om dus een 1 pole lowpass te krijgen, mix je gewoon de bandpass met de lowpass uitgangen.
-Als je niet meer weet wat je wilt, gewoon een half jaar wachten met geld uitgeven.
Ik heb zelf geen slew limiter dus moet ik het van andermans oscilloscoop plaatjes hebben. Zie hier (en scroll naar beneden): www.haraldswerk.de Slew Limiter
En zo worden het steeds meer modules want daar moet nu ook een mixer bij...
Inderdaad wordt het door wat wachten vaak wel duidelijk. Wat je niet echt interesseert zakt dan vanzelf weg.
- Lid sinds
- 12 oktober 2016
- Berichten
- 7.629
Probeer het gewoon 'ns. Eenvoudiger dan wat je wil gaat het eigenlijk niet worden, dus juist erg geschikt om mee te beginnen. Voor een eerste module kan het zijn dat je (voor het mechanische) even wat hulp nodig hebt, die is hier wel te vinden en waarschijnlijk ook wel bij je in de buurt. Heb je deze af, best een grote kans dat het allemaal netjes werkt en het ook netjes lijkt in je case. Met de know-how maak je volgende modules met twee vingers in de neus.
Gewoon doen.

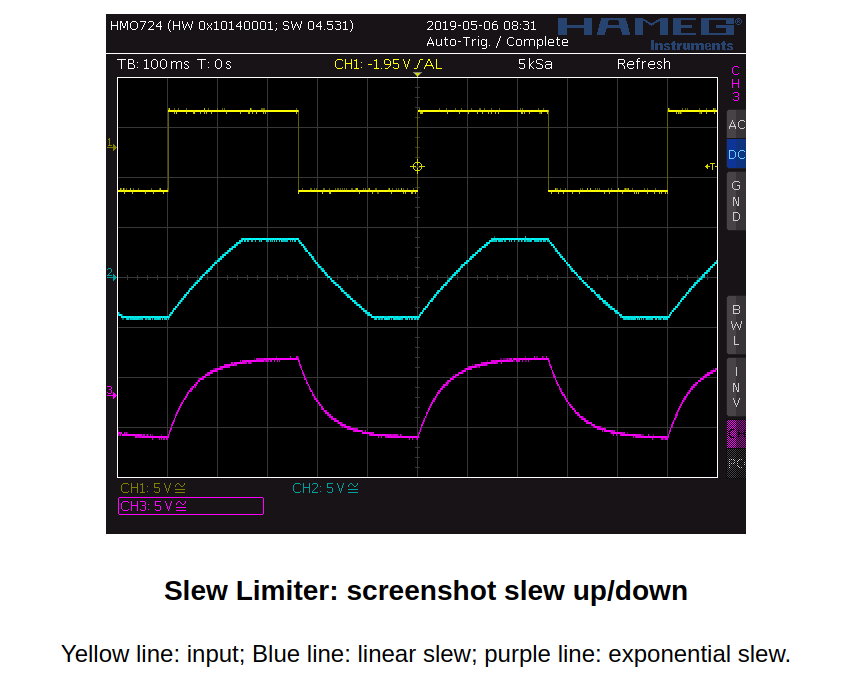

Die slew limiter is toch interessanter dan ik op het eerste gezicht dacht: www.haraldswerk.de Slew Limiter
Als je de opties "log" en "slew on rising and falling edge" kiest krijg je iets dat inderdaad sterk op een LPF lijkt.
Bron: www.haraldswerk.de Slew Limiter
Enige vraag is dan nog of de slew rate ook afhankelijk is van de amplitude van het ingangssignaal, voor een LPF dient dat zo te zijn.
En of een keuze voor de opties "lin" en "slew on rising and falling edge" een echte integrator opleveren hangt er eveneens vanaf of de slew rate ook afhankelijk is van de amplitude van het ingangssignaal en bovendien of het uitgangssignaal ook groter kan worden dan het ingangssignaal.
Kan iemand hier dat uit de scoop plaatjes opmaken?
Als je de opties "log" en "slew on rising and falling edge" kiest krijg je iets dat inderdaad sterk op een LPF lijkt.
Bron: www.haraldswerk.de Slew Limiter
Enige vraag is dan nog of de slew rate ook afhankelijk is van de amplitude van het ingangssignaal, voor een LPF dient dat zo te zijn.
En of een keuze voor de opties "lin" en "slew on rising and falling edge" een echte integrator opleveren hangt er eveneens vanaf of de slew rate ook afhankelijk is van de amplitude van het ingangssignaal en bovendien of het uitgangssignaal ook groter kan worden dan het ingangssignaal.
Kan iemand hier dat uit de scoop plaatjes opmaken?
Laatst gewijzigd:
- Lid sinds
- 12 oktober 2016
- Berichten
- 7.629
Maar in het geval van een slew limiter zal het uitgangssignaal afhangen van de slew rate. Zou de slew rate hoger zijn dan in het voorbeeld, dan zou het uitgangssignaal wat steiler zijn, en langzamer dan juist minder steil. Er is geen eenvoudige relatie met een LPF, het zijn dan ook andere dingen.
Dat dacht ik op basis van beschrijvingen in de literatuur ook, maar die extra optie van "log" compliceert de zaak. Ook heeft het schema verdacht veel weg van een actief LPF (Zie link).
flyweight
SinOsc.kr([1, 3]).exprange(100, 2e3)
ja een slew limiter werk een beetje als lowpass.
Dus in somige toepassingen is dat bruikbaar.
Maar het is geen lowpass.
Ik heb hier 3 doepfer slew limiters waarvan je bij 1 de "risging en falling" edge kan instellen.
Tot nu heb ik de slew limiter gebruikt om van een clocksignaal een sinus te maken en om bv een random voltage smoother te maken.
Hier leuk fimplje in de context van synthesis
Dus in somige toepassingen is dat bruikbaar.
Maar het is geen lowpass.
Ik heb hier 3 doepfer slew limiters waarvan je bij 1 de "risging en falling" edge kan instellen.
Tot nu heb ik de slew limiter gebruikt om van een clocksignaal een sinus te maken en om bv een random voltage smoother te maken.
Hier leuk fimplje in de context van synthesis
Laatst gewijzigd:
Ik vermoed dat de gelinkte slew limiter een vreemde eend in de bijt is, het is ook het werk van een hobbyist. En dat maakt het voor mij interessanter, want de gebruikelijke slew limiters zijn voor mijn doel inderdaad niet bruikbaar. Mogelijk werkt deze slew limiter anders dan de gebruikelijke slew limiters...
