Drumcomputer ontleden

[MPU-401AT]

De gekleurde draden geven aan wat pin 1 van de connector is.
Heeft dus niets te maken met welke signalen er op staan.



[flyweight]

Is het dan mogelijk dat deze gele ook een clock signaal heeft? DankBekijk bijlage 3857701

is mogelijk, maar meten is weten.
dus beter een scope gebruiken.



[MstrFX]

Hoop er vandaag even aan toe te komen. Als de gele na meting een clock geeft wil ik die wel doorverbinden als test.



[Nicolas 2000]

Doorverbinden aan wat?



[MstrFX]

X1 op het voiceboard (als het in de range ligt en zelfde soort signaal is)

Ik probeer het filmpje van hierboven te begrijpen EEVBLog



[Vic]

Magic smoke incomming.....



[MstrFX]



[Nicolas 2000]

Ik zou toch eerst wat meer analyseren vooraleer je een kloksignaal ergens anders inprikt. Twee clock outputs met elkaar verbinden bv lijkt me niet nuttig en potentieel erg ongezond. Clocksignalen met verkeerde PtP waarde idem.

Tenslotte: als het om glitchen gaat kan dit wel nuttig zijn, maar in het geval je normale funcionaliteit zoekt dan ga je het zo waarschijnlijk niet vinden. Immers, als beide clocksignalen identiek waren, had men er meer dan waarschijnlijk niet twee clocks in gestoken.



[MstrFX]

Helder. Ik ga niet hals over kop dingen doen verder. Stap voor stap.



[Vic]

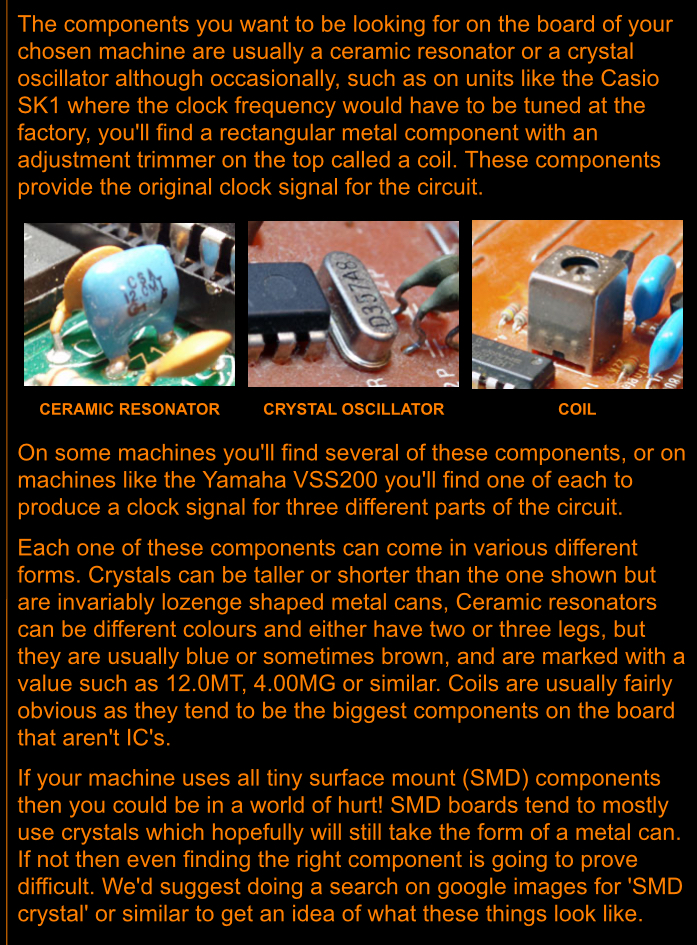

SMD Solderen "A world of hurt!" Wat een hoop flauwe kul.

Je kan het gewoon leren, met de juiste spullen en techniek is het net zo makkelijk als Through Hole solderen.



[MstrFX]

Nou ik zie het als een enorm vakmanschap, ik heb filmpjes gezien waar ze hele mini smd chios via een bepaald protocol prachtig voorbereiden en plaatsen, prachtig. Tis alleen wel iets om echt te leren met de juiste spullen. Zelf trill ik toch wel een beetje



[Nicolas 2000]

Je hebt ook smd en smd. Een Korg is geen iphone. Sommig smd kan zelfs met de bout.



[MstrFX]

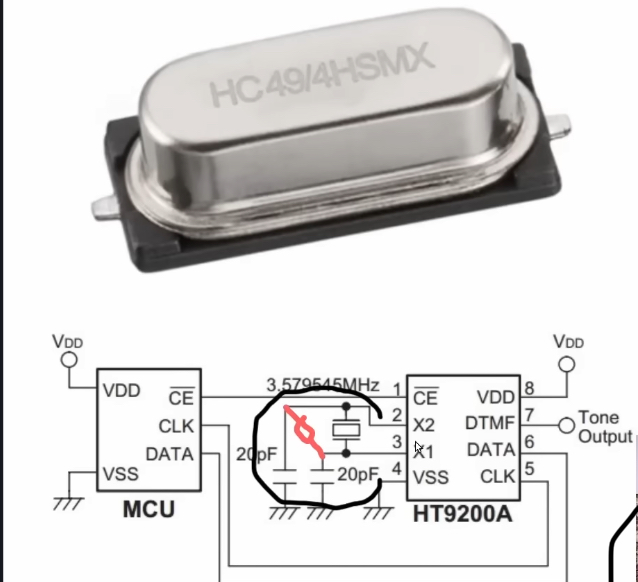

Ik heb nu begrepen dat het crystal slechts een resonator is en samenwerkt met een oscillator.



[MstrFX]

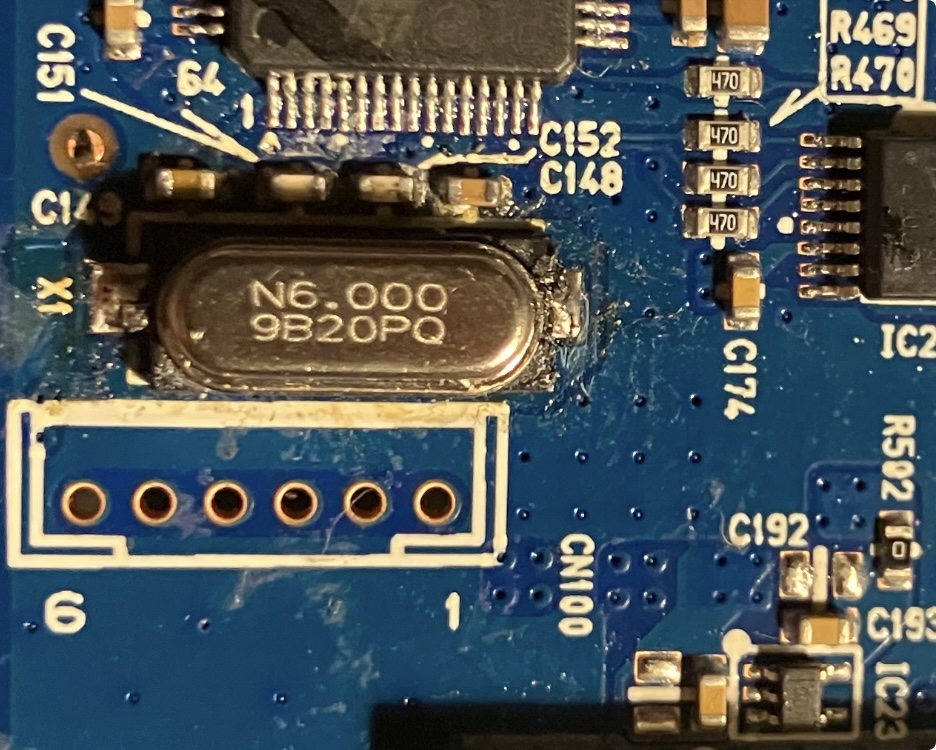

Had deze er even ingezet aangezien ik deze had liggen maar gebeurde niks



[MPU-401AT]

Deze sluiting hoort er volgens mij niet te zitten.
Kun je laten zien (met een scoop) wat voor signaal je op X1
van de connector hebt staan na het verwijderen van die sluiting.

Verder is het verstandig als je na het solderen van de crystal
de solderingen schoonmaakt met een harde borstel en wat IPA.



[MstrFX]

Haha ja niet echt netjes!
Goed gezien, ik ga het checken maar denk morgen. Dank



[Nicolas 2000]

Heeft het kristal dezelfde frequentie als het origineel?



[Nicolas 2000]

PCB reinigen (met IPA) na solderen is zeker netjes. Ik weet niet of het functioneel nog nodig is met het soort flux dat in tin met harskern zit, is dat nog corrosief na smelten? Daarvan komt er sowieso niet veel op de pcb, in tegenstelling tot bv bij smd solderen.

We hebben het hier niet over loodgieterspul natuurlijk.



[flyweight]

als het het kristal naast ic19 is denk ik niet dat de goede erop zit.
wat ik zo ff snel zie zit er een 6mhz ipv 4 op...



[rubbah]

R.I.P drumlogue… mijn stofzuiger doet t weer prima
