Pearl AD-33 schematics
- Thread starter PWM
- Start date
freekymixer
Stamgast
welke mods dan, heb er ook ééntje !
by the way ...
http://www.tonepad.com/project.asp?id=64
Zou ik hiermee eenvoudig die 18 V kunnen verkrijgen ?
Als ik alles in een plastic box kan krijgen lukt dit dan ? of ben ik mis ?
by the way ...
http://www.tonepad.com/project.asp?id=64
Zou ik hiermee eenvoudig die 18 V kunnen verkrijgen ?
Als ik alles in een plastic box kan krijgen lukt dit dan ? of ben ik mis ?
Heb een potje erop gezet wat wet/dry level regeld,
dus je kan alleen delay uit de output laten weerklinken.
En heb een CV ingang gemaakt. Kan je met een 0v/15v sequencer delay time sequencen voor freaky fx.
Hier begrijp ik je niet helemaal. Ik gebruik een adapter.
Of bedoel je dit niet?
freekymixer
Stamgast
wow cool !
Heb je een "bouwverslag" hiervan ?
Lijkt me ook nuttig om te doen.
Ik zou graag deze pearl met een gewone 9V adapter gebruiken.
Nu werkt die van me op HEEL VEEL 9V batterijen, of een 18 V transfo !
( griezelig met andere pedalen in de buurt ! )
Ik zou een bakje willen maken dat -9/+9 V = 18 V geeft !
Kan dit ?
Dankje !
Fré
PS. is het lastig om die CV input +5 V te maken want ik heb een expressie pedaal die 0/+5V uitgang heeft !
Heb je een "bouwverslag" hiervan ?
Lijkt me ook nuttig om te doen.
Ik zou graag deze pearl met een gewone 9V adapter gebruiken.
Nu werkt die van me op HEEL VEEL 9V batterijen, of een 18 V transfo !
( griezelig met andere pedalen in de buurt ! )
Ik zou een bakje willen maken dat -9/+9 V = 18 V geeft !
Kan dit ?
Dankje !
Fré
PS. is het lastig om die CV input +5 V te maken want ik heb een expressie pedaal die 0/+5V uitgang heeft !
Komt eraan, moet even kijken hoe ik het ook alweer gedaan heb.
Ik heb ooit een 18v adapter gekocht bij een rommel winkel voor 1,50 euro.
Het lijkt mij het handigst om gewoon 1 adapter alleen voor de AD-33 te houden en deze desnoods te lebelen bij de plug. Kan het ook niet echt meer mis gaan.
Dit kan zeker maar het berijk is dan minder groot. misschien kan je dat pedaal 0v/+15v maken met een switch.
Welk pedaal is dit? Heb je de schematics?
Ik zal snel even kijken hoe die mods zitten.
later, Maarten
freekymixer
Stamgast
http://filters.muziq.be/model/dod/fx/fx17
De Dod Fx 17
die heeft 5v uit !
Zou gaaf zijn als die ook de Delay kan sturen !
fré
De Dod Fx 17
die heeft 5v uit !
Zou gaaf zijn als die ook de Delay kan sturen !
fré
Kan ie zeker met de mod maar het berijk is dan beperkt.
Deze FX-17 gaat vast op 9v?
Dan kan hij helaas niet makkelijk omgebouwd worden naar 15v output.
Waarschijnlijk wel naar een 9v output, waardoor het berijk wel weer iets groter word.
Maarten.

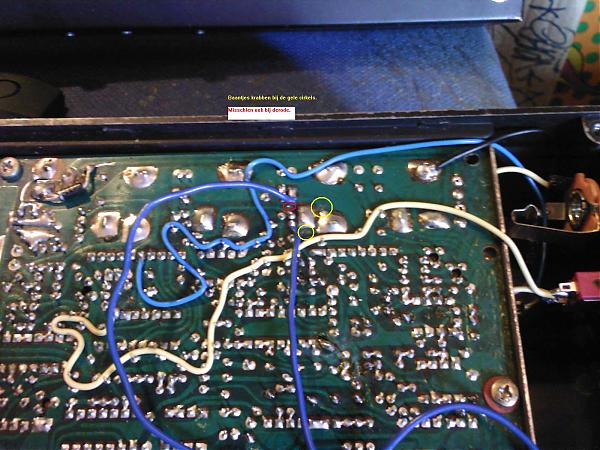

Hier de Dry level mod,
Waar je je op moet concentreren zijn die wat donkerdere blaauwe draadjes bij de gele en rode cirkels. De baantjes in deze cirkels moet je denk ik krabben.(ben het een beetje vergeten
) Ik moet soiso nog effect out maken ipv direct out en dan moeten die baantjes gekrabt.
Hier onder een tekenning hoe je de pot moet aansluiten.
De getekende blauwe draadjes coresponderen met de blauwe op de foto,
dus boven is boven en onder is onder.
Tot zover de dry level mod ik hoor het wel als je er niet uit komt en de cv mod komt nog.
groet, Maarten
Waar je je op moet concentreren zijn die wat donkerdere blaauwe draadjes bij de gele en rode cirkels. De baantjes in deze cirkels moet je denk ik krabben.(ben het een beetje vergeten
) Ik moet soiso nog effect out maken ipv direct out en dan moeten die baantjes gekrabt.Hier onder een tekenning hoe je de pot moet aansluiten.
De getekende blauwe draadjes coresponderen met de blauwe op de foto,
dus boven is boven en onder is onder.
Tot zover de dry level mod ik hoor het wel als je er niet uit komt en de cv mod komt nog.
groet, Maarten
Laatst gewijzigd:
En hier CV in mod.
Let op CV is alleen op de tweede delay time aangesloten.
Je moet nu een baantje krabben, (zie foto)
en 2 draadjes naar een switch jack maken. (zie tekenning)
Delay time 2 is dan gewoon in te stellen totdat er een plug in de input word geprikt, dan werkt de pot niet meer.
Zelf heb ik het met een switch gedaan zodat je kan draaien aan de pot terwijl er ook CV binnenkomt. Als je dit ook wil moet je wel oppassen dat je niet iets stuk maakt (b.v. een DOD FX-17) met de 15v die dan uit de CV input kan komen. (denk niet dat dit snel gebeurd maar toch even disclaimen.)

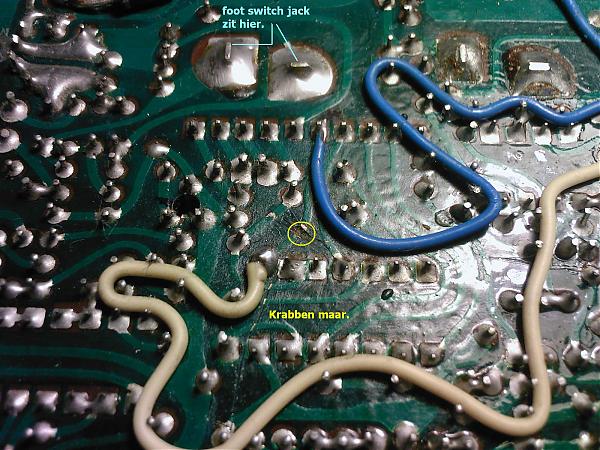

De foto.
En de jack aansluiting. (draad kleuren coresponderen weer met die van de tekenning.)
Voor het lokaliseren van de CV input aansluitingen kan je op de foto van mijn vorige post kijken.
Veel succes toegewenst en als het niet lukt hoor ik het wel.
Maarten.
Let op CV is alleen op de tweede delay time aangesloten.
Je moet nu een baantje krabben, (zie foto)
en 2 draadjes naar een switch jack maken. (zie tekenning)
Delay time 2 is dan gewoon in te stellen totdat er een plug in de input word geprikt, dan werkt de pot niet meer.
Zelf heb ik het met een switch gedaan zodat je kan draaien aan de pot terwijl er ook CV binnenkomt. Als je dit ook wil moet je wel oppassen dat je niet iets stuk maakt (b.v. een DOD FX-17) met de 15v die dan uit de CV input kan komen. (denk niet dat dit snel gebeurd maar toch even disclaimen.)
De foto.
En de jack aansluiting. (draad kleuren coresponderen weer met die van de tekenning.)
Voor het lokaliseren van de CV input aansluitingen kan je op de foto van mijn vorige post kijken.
Veel succes toegewenst en als het niet lukt hoor ik het wel.
Maarten.

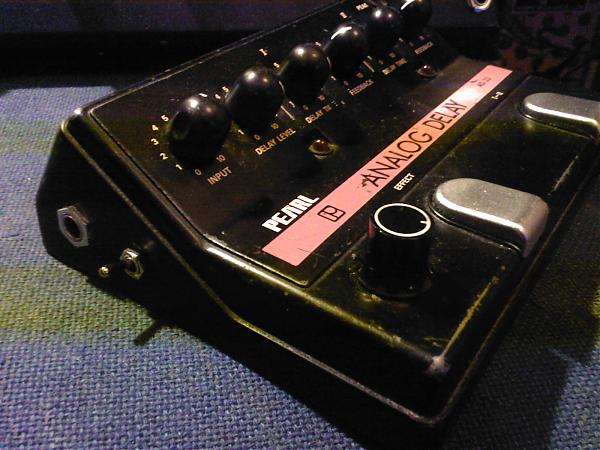

En zo heb ik het in de behuizing geplaats.
Let wel dat mijne niet meer op batterijen kan,
Moest het houdertje wat aan de bodemplaat zat verwijderren om ruimte te maken voor de pot, switch en input.
Je kan eventueel de foot switch input hiervoor gebruiken,
maar deze gaf weer leuke effecten met triggers.
Je kan ook een mini jack gebruiken inplaats van een grote,
maar dan moet je nog wel ruimte vinden voor de pot.
mazzel, Maarten
Let wel dat mijne niet meer op batterijen kan,
Moest het houdertje wat aan de bodemplaat zat verwijderren om ruimte te maken voor de pot, switch en input.
Je kan eventueel de foot switch input hiervoor gebruiken,
maar deze gaf weer leuke effecten met triggers.
Je kan ook een mini jack gebruiken inplaats van een grote,
maar dan moet je nog wel ruimte vinden voor de pot.
mazzel, Maarten
