Eh ja ik heb ook 3 gele maar die andere 47n en de 10n kon ik wel plaatsen.. maar wat ik er van begrijp is die andere C3 maar dan mis ik toch nog 1 of die is overbodig geworden en niet veranderd of vice versa..
EMS Filter PCB - Groupbuy
- Thread starter demian
- Start date
Oeps, foutje. Die naast de TL074 kun je weglaten, zal de werking van de module niet beïnvloeden.
luze
Stamgast
Aah okay goed om te weten.. Toch ben ik nog wel benieuwd waarom hij wel op het pcb staat aangegeven?
Ben ook geen ster in wat wat is ik neem het ook maar 1 op 1 over van het schema waarom wat waar zit heb ik niet veel kaas van gegeten nog ;]
Ben ook geen ster in wat wat is ik neem het ook maar 1 op 1 over van het schema waarom wat waar zit heb ik niet veel kaas van gegeten nog ;]
Dat is 0.1uF is 100nF
Kneelz
Reuzebonk
Ofja (uF?) bedoelde ik eigenlijk. Maar oké dan weet ik het in ieder geval zeker.
Ik heb vandaag een YuSynth diodeladder filter gerepareerd. (Niet met deze pcb, maar een van bridechamber). Omdat zelfoscillatie niet optrad heb ik de weerstandswaarde van R41 verlaagd tot 120kOhm. Dat was eerst 680kOhm.
Een tip voor dit circuit: soldeer de 680kOhm niet geheel in, maar doe het zo dat je hem ook weer makkelijk kan verwijderen mocht je geen zelfoscillatie hebben.
Een tip voor dit circuit: soldeer de 680kOhm niet geheel in, maar doe het zo dat je hem ook weer makkelijk kan verwijderen mocht je geen zelfoscillatie hebben.

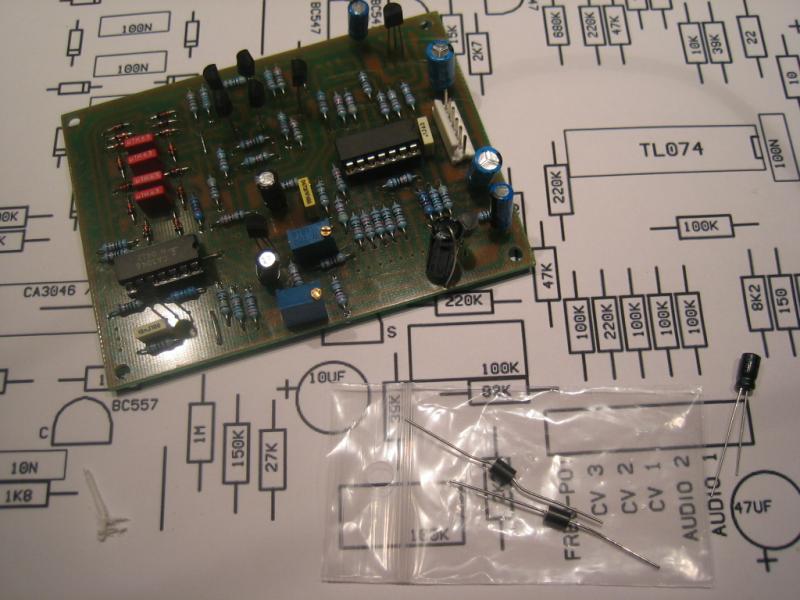

Ik ben lekker bezig geweest om 1 pcb alvast klaar te maken maar volgens mij kom ik onderdelen te kort en hou ik wat over wat ik niet kan plaatsen.
Als eerste mis ik de 100 uF en ook de 10ohm weerstanden en nog 1 100nf en ik heb 1 condensator over en 2 zwarte ..........
ben benieuwd wat ik over het hoofd zie
Ik moet wel zeggen dat ik het geen fijne printplaat vind om te solderen maar ok we komen er wel.
Als eerste mis ik de 100 uF en ook de 10ohm weerstanden en nog 1 100nf en ik heb 1 condensator over en 2 zwarte ..........
ben benieuwd wat ik over het hoofd zie
Ik moet wel zeggen dat ik het geen fijne printplaat vind om te solderen maar ok we komen er wel.
Attachments
luze
Stamgast
Die 100uF is niet nodig zie een paar post terug die miste ik ook dus je hebt er 1 op de verkeerde plek zitten.
Ik mis zelf 1 weerstand weet ff niet meer welke uit het hoofd verder zat alles er wel bij..
Ik heb er eentje in elkaar gezet voor een van de forummers. Die zwarte .... zijn ferrite beads die gaan ipv van de 10 ohm weerstanden. 100uF ontbrak bij mij ook, en nog wat dingetjes. Ik heb zelf voor die 47uF een radiale gebruikt ipv van die grote.
Ja die printplaat is naar. Ik ben zelf geen voorstander van vooraf lakken, tenminste niet met dit soort lak. Heb er zelf ook een bus van staan maar behalve op verzoek van anderen gebruik ik die zelf nooit als ik printplaten maak. Ik lak altijd achteraf, ná schoonmaken.
Ja die printplaat is naar. Ik ben zelf geen voorstander van vooraf lakken, tenminste niet met dit soort lak. Heb er zelf ook een bus van staan maar behalve op verzoek van anderen gebruik ik die zelf nooit als ik printplaten maak. Ik lak altijd achteraf, ná schoonmaken.
luze
Stamgast
Hier dus het antwoord op 2 zwarte ;]
luze
Stamgast
Ooh iemand was me al voor ;]
Je vergist je met die 100nF waar jij het over had. Die 100uF is wel degelijk nodig.
luze
Stamgast
Ooh ja nu zie ik het stom..
Maar is die 100uF niet die kleine zwarte condensator? Zover ik weet had ik die op die plaats gedaan maar ik kan me ook vergissen heb het nu ook niet voor mijn neus liggen ;\
Maar is die 100uF niet die kleine zwarte condensator? Zover ik weet had ik die op die plaats gedaan maar ik kan me ook vergissen heb het nu ook niet voor mijn neus liggen ;\
luze
Stamgast
Was toch nieuwsgierig dus even m'n vriendin gebeld en die zei met dat ik wel een 100uF had en die kleine zwarte was 10uF ;] En missen doe ik een 47k weerstandje.
Syntax
Sound is more than a combination of noises
Nog steeds niets binnen.........
Ik snap niet hoelang zoiets in de post blijft 'zitten'
Ik snap niet hoelang zoiets in de post blijft 'zitten'
Rxke
Stamgast
Wat ben ik een sufferd!Zit ik braaf te wachten op Woody's pakketje, denk ik 'naar België duurt altijd wat langer..'
Begin ik toch te twijfelen, trek mijn emails na...
Blijkt dat ik stomweg vergeten ben daadwerkelijk te bestellen
Jeuuuuzzzzzzz, wat ben ik een uil!
Kan alsnog. Levering nog voor de kerst. (Als de posterijen doen wat ze moeten doen)
Zit ik braaf te wachten op Woody's pakketje, denk ik 'naar België duurt altijd wat langer..'
Begin ik toch te twijfelen, trek mijn emails na...
Blijkt dat ik stomweg vergeten ben daadwerkelijk te bestellen
Jeuuuuzzzzzzz, wat ben ik een uil!
