diy springReverbtank pre-amp

[Hilltree]

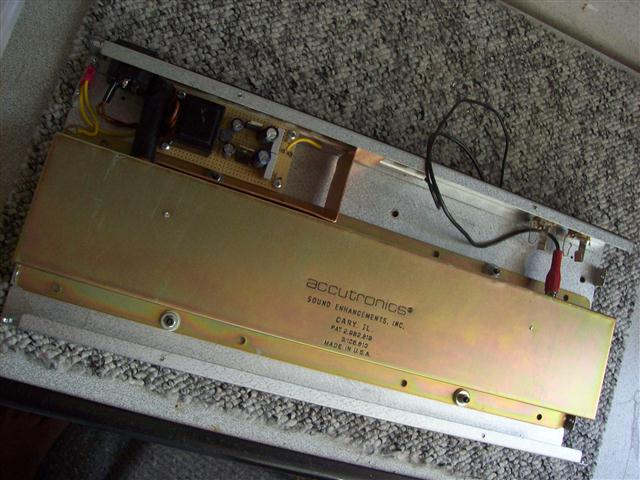

Even een pict onderaan van mij , en een kick, dat dit project nog steeds leeft.
Ik ben dus bezig om een reverbtank in een 19 inch behuizing te maken.

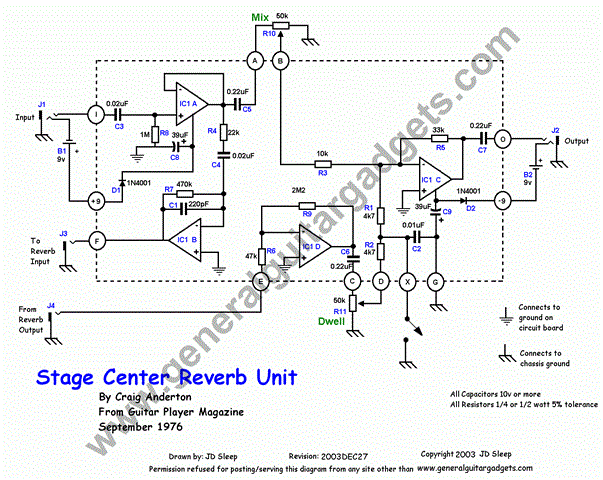

Als driver / amp oplossing zat ik te denken aan de "stage center reverb"
Dit is een leuk universeel voor/na versterkertje die je kunt instellen aan de reverbtank die je gebruikt.
Klein nadeel is de voeding die plus en min 9 volt moet leveren .
Maar als diy'er moet dat ook geen probleem geven.
i.c is de tl074 en dat ding is goedkoop en makkelijk te verkrijgen.

Extra info is hier http://www.generalguitargadgets.com/projects/25-reverb/43-stage-center-reverb

Misschien eens kijken voor een kleine batch van de pcb hier op het forum ?
Is daar interesse voor ?



[reddread]

Ik heb zeker interesse.

goed initiatief



[MatthewLeBlom]

Ja leuk, ik wil ook meedoen.



[Barno]

jazeker! lijkt me een leuk projectje



[Soul C]

super idee weer als het doorgaat wil ik er wel 3



[j.baars]

hou je er wel even rekenig mee dat dit ding alleen voor reverbtanks is met een hoge ingangsimpedantie?



[electrodancer]

halloo beste DIY ers

dit lijkt me een erg leuk project weer.
indien mensen interesse hebben in dit project wil ik hiervoor wel printjes maken.



[Hilltree]

Cool electrodancer, dat je dit op wilt pakken.

Even dus als waarschuwing .
Zoals jbaars al vertelde , dit schemaatje is voor tanks met een hoge ingangsimpedantie.
Voor een lage versie voldoet een klein power amp.
Voor accutronics kan men het onderstaande tabel gebruiken.



[cult45]

Kan iemand mij uitleggen wat de implicaties zijn van ingangsimpendatie?

Ik dacht ergens te hebben gelezen dat het vroeger veel belangrijker was dan met moderne apparatuur.

Zijn er vaste impendanties voor verschillende inputs? dus:

mic, line, instrument?



[Nicolas 2000]

Ik heb geen idee welke ingangsimpedantie mijn reverbtank heeft. Ik heb wel interesse in het project.



[Hilltree]

Voeding had ik al klaar, standaard ding.
Eenvoudig te maken op een stukje veroboard. [pcb is een beetje moeilijk omdat trafo's verschillende maten hebben]
Voor de volledigheid hier maar even een voorbeeld van.
Bijna hetzelfde behalve dat de 7812 en 7912 vervangen moeten worden door 7809 en 7909 .
Eigenlijk zijn de waardes van de condensatoren niet zo kritisch , behalve dan de max spanning wat erop mag



[j.baars]

het maakt absoluut geen reet uit of je dit ding gaat voeden met +/_ 9,12, of 15 volt....
een hogere voedingsspanning geeft alleen meer headroom..

en dat is dus gunstig...



[Nicolas 2000]

Hoe kan ik de ingangsimpedantie van mijn veertank meten, want ik veronderstel dat de ohmse weerstand bij DC hiervoor niet echt relevant is?



[MatthewLeBlom]

Geeft post 48 in deze thread van Hilltree geen antwoord op jouw vraag?



[Nicolas 2000]

Neen, want de mijne is niet van Accutronics.



[j.baars]

je kan een dc meting doen, als de input van de reverbtank ( te herkennen aan de niet dichte pakketvork) zoongeveer 0 ohm geeft, dan heb je een 8 ohm type te pakken.
als er een meetbare weerstand is, dan heb je een hoogohmig type te pakken.

de output ( die heeft dus een gesloten pakketvork) is altijd hoogohmig.



[Nicolas 2000]

ik zal eens gaan meten. Want meten is weten. En weten is investeren.



[j.baars]

yups....



[Hilltree]

Even weer wat extra info voor de mensen die geen reverb tank hebben , maar misschien toch er eentje willen hebben.
Ze worden gewoon aangeboden op marktplaats en ebay.
Vaak rond de 10 euro.
ook nieuw zijn ze niet echt duur.
http://www.newtone-online.nl/catalog/product_info.php?cPath=114&products_id=1657
http://www.tonefactory.nl/shop2/buizen-parts-reverb-cans-c-1_506.html
http://www.tonefactory.nl/shop2/buizen-parts-reverb-cans-reverb-cans-c-1_506_741.html
http://www.tonefactory.nl/shop2/buizen-parts-reverb-cans-accutronics-c-1_506_740.html



[Nicolas 2000]

Ik meet DC 175 ohm over de plus en de min van de input (eveneens aan de ouputkant, btw). Dat is dus een hoogohmige tank?

De mijne komt inderdaad van Marktplaats, uit een Hammondsloper. Was ook iets van een 25€, maar het is wel een mooie tank van enige grootte.
