diy springReverbtank pre-amp

[j.baars]

ik vindt tonefactory niet echt een frisse winkel....

ze hebben mij in het verleden meerdere keren gebruikte buizen in de maag proberen te splitsen, en hun levertijden zijn soms extreem lang ( dan moeten ze eerst zelf hun spullen bestellen bij TAD, om die vervolgens met meer winst weer door te verkopen...)



[Nicolas 2000]

Ik heb trouwens even op Dick Best gecheckt, maar ik vind daar niet meteen een geschikte voedingstrafo.



[j.baars]

Ik meet DC 175 ohm over de plus en de min van de input (eveneens aan de ouputkant, btw). Dat is dus een hoogohmige tank?

De mijne komt inderdaad van Marktplaats, uit een Hammondsloper. Was ook iets van een 25€, maar het is wel een mooie tank van enige grootte.

yeps, een hoogohmig type....



[Nicolas 2000]

Daarmee heb ik nu officieel ook interesse in een PCB.



[Nicolas 2000]

Hoe sterk moet de voeding zijn? Ik zie bv een trafo die secundair 2x 24V 0.33A geeft. Is die geschikt als we het boeltje op 2*12V willen voeden? Ik had liever iets minder spanning en iets meer stroom gezien, maar ik vind niks beter bij vriend Dick.



[Hilltree]

Duurt even voordat de prototype klaar is
Maar we hebben als diy'ers toch wel even tijd toch ?

Eventuele modificaties zijn ook wel op het internet te vinden.
Zoals voor R7 vervangen voor een instelpotmeter, om wat aanpassingen voor eventuele distortion wat optreed bij gebruik van verschillende tanks / impedantie.
De boel kan natuurlijk met een dubbele wisselschakelaar gewoon thru bypassed worden in plaats van dat schakelaartje wat er nu in zit.
En misschien een soort van lfo om weirde modulerende galmen te maken ?

En hebben jullie nog een inbreng of idee ?



[j.baars]

nou, het enige idee wat ik kan inbrengen is, bouw dit ding helemaal niet.....

een echt goeie reverb, ook spring, vergt nou eenmaal eigenljk heel wat meer elektronica.
ook de reverbtank zo kaal in een kast monteren is nou niet bepaald een goeie oplossing.

als jullie even wat tijd hebben, dan kan ik eventueel binnekort een echt goed schema neerzetten.



[Soul C]

En hebben jullie nog een inbreng of idee ?

nou een hele eenvoudige (1 bands) parametrische eq zou natuurlijk zeer welkom zijn



[Nicolas 2000]

Duurt even voordat de prototype klaar is
Maar we hebben als diy'ers toch wel even tijd toch ?

Eventuele modificaties zijn ook wel op het internet te vinden.
Zoals voor R7 vervangen voor een instelpotmeter, om wat aanpassingen voor eventuele distortion wat optreed bij gebruik van verschillende tanks / impedantie.
De boel kan natuurlijk met een dubbele wisselschakelaar gewoon thru bypassed worden in plaats van dat schakelaartje wat er nu in zit.
En misschien een soort van lfo om weirde modulerende galmen te maken ?

En hebben jullie nog een inbreng of idee ?

CV input(s) want hij komt in mijn modular.



[Hilltree]

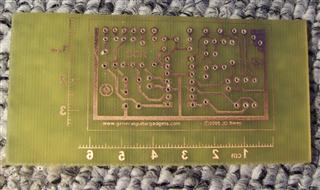

Ik heb het prototype pcb van edje binnen .
Ziet er goed uit , en heb hem met de hand geboord.
Binnenkort maar eens de componenten plaatsen.



[reddread]

zo...dat verloopt al lekker vlot!

ben erg benieuwd



[Barno]

Ik heb het prototype pcb van edje binnen .
Ziet er goed uit , en heb hem met de hand geboord.
Binnenkort maar eens de componenten plaatsen.

zo, handig, een lineaal erbij!



[reddread]

Ik heb trouwens deze week een leuke Amroh spring reverb op de kop getikt.
Nederlands fabrikaat uit 1962!
deze werkt met 1 dikke veer, en heeft ook voor en naversterking nodig.
Klinkt mooi en heeft een hele lange nagalm.


foto is van het internet, mijn exemplaar ziet er wat minder mooi uit.


http://www.bakeenei.tweakdsl.nl/Amroh Echo klein1.jpg



[Hilltree]

Dat is een leuk ding zeg !!!!

Overigens zijn de eerste test met de stage center reverb pcb'tje zeer positief.
Doet het boven verwachting erg goed , en redelijk ruisarm .
Zelfs beter dan mijn oude D&R verengalm.
En is ook nog een stukje spannender.

Ik heb er tot nu toe ook nog een vactrol in de positie van het schakelaartje geplaatst.
Een lfo erop voor weirde soundeffecten.
En natuurlijk een standaard thru bypass

Mp3 komt binnenkort



[_Martin_]

Ik heb een accutronics, type 8 en die is Volgens de tabel 190 ohm.
Hoogohmig dus?

Dan hier nog een gegadigde voor een printje



[Hilltree]

Hierbij 2 test files.
Ik draai gelijk wat aan de mix en de dwell.
De dwell is overigens de mate van volume die je de veren instuurt.



[MatthewLeBlom]

nice!



[Hilltree]

Zit nog wat kraakjes in.Ik heb vergeten om de volumes goed te zetten
Overigens heb ik weerstand R7 vervangen door een instelpotmeter.
Dit is een modificatie uit het net om wat "stoorkraakjes" te minimaliseren.
Hier word dus de opamp voor de tank "weggedraait"

Andere zinvolle uitbreiding is een potmeter [ 100k ] voor de ingang .



[reddread]

Klinkt goed, op de kraakjes na dan
weinig ruis ook!



[Hilltree]

Mijn vermoeden is bevestigd.
Met een 100k potmeter voor de ingang is deze springreverb driver schema beter geschikt voor de synth audio level.
De driver versterkt redelijk veel , en ik denk dat de opamp dus eigenlijk aangepast was voor de gitaar. [ te testen met een thru bypass schakelaar]
Een 100k potmeter is dus een mooie universele oplossing.

De dry/wet in combinatie met de dwell potmeter is even wennen.
De dwell is namelijk de mate van insturing in de veren tank.
Dus je moet altijd wat insturen anders doet de wet positie van de dry/wet regeling het niet.
Erg leuk overigens , het geeft het geheel wat "mojo" [extra's]
En eigenlijk heb ik een toonregeling nog niet eens gemist op dit ding.
