geinige single board synth

[j.baars]

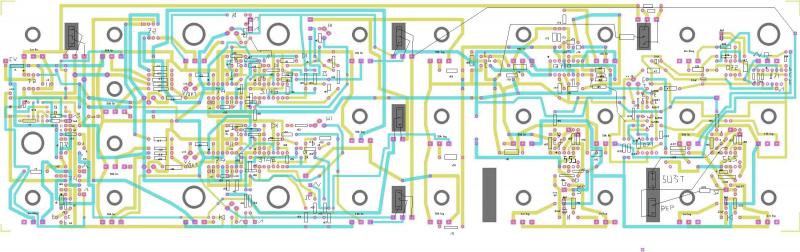

ik ga er eerst zelf eentje bouwen om de fouten uit de pcb te halen.

die zijn binnenkort bij mij te koop, evenals een scheaffer front.



[GentleG]



[djtt]

Cool!



[j.baars]

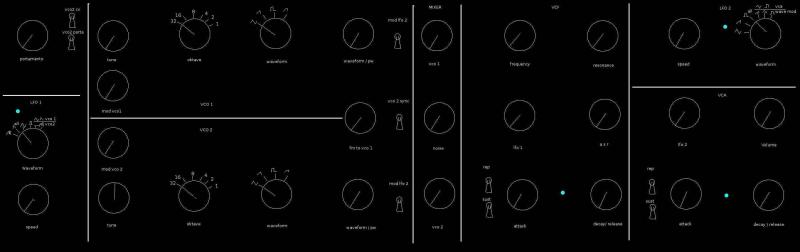

een frontpanel van scheaffer, ik moet de waveforms macros nog ergens vandaan plukken....



[tragmadat]

bijna
Ben benieuwd!



[ambi-j]

specificaties?

laat me raden: 2osc, glide ringmod mixer filter (multimode/24 db?) vca, 2 eg's en nog iets?
mooi zo



[6 trak]

OSC sync?
2 LFO's?
FM tussen OSC 2 en 1?
Env retrigger?

maar helaasch geen ruis en (dus) ook geen S&H mogelijkheid...

het is wellicht ook interessant om bij beide OSCs te kunnen kiezen uit LFO 1 of 2 en polarity daarbij zou ook nog handig zijn nutuulk...
of LFO 2 schakelbaar als een extra (sub) osc in het audio pad met dan uiteraard keytracking is ook wel lekker

iig mooi moak'n doan



[j.baars]

lfo1 / saw- tri-square- S+H en dat apart te routen naar vco1 en 2
vco´s waveshapes, saw - scuared saw- tri en square ( bede regelbaar en te regegelen met lfo2).
fm vco 2 naar 1, sync vco1 naar 2
mixer, vco1 vco2 noise.
filter, 12db lowpass ( vinnik gewoon het lekkerste klinken).
ad envelope met sustain en repeat , ook op de vca ( en het is dus een ad generator, niet een ar generator)
lfo2 waveshapes tri-saw- square en dit apart te routen naar de pwm en vca.

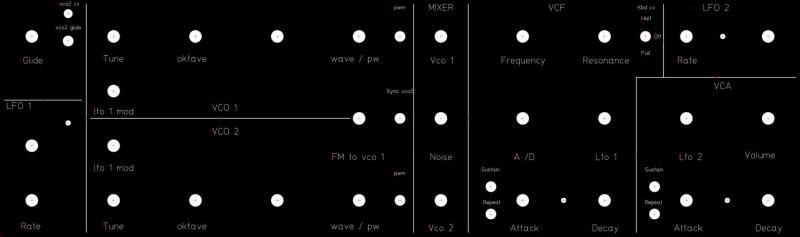

maar zoals gezwegd, iik moet nog ergens de macros met de waveshapes vandaan halen, dan kan ik het frontpanel afmaken, dan wordt een en ander een stuk duidelijker....

dfus , als iemand fpd macros heeft met waveshales.....



[6 trak]

fpd macros

wat bunt dat pcies?



[PWM]

Die macro's maak je toch zo?!
Ik kan je mijn macro's (gemaakt uit lijntjes) morgen wel sturen.

[EDIT] Welke afmetingen zijn je letters? Pas ik ze meteen even aan!



[j.baars]

ik hen mezelf gisteren de pokken gezocht hoe....

maar stuur maar....

vco 2 is overigen los te koppelen van de cv, dan kannie lekker vrij op de s&h werken.

en hij is ook los te koppelen van de portamento, dan krijg je vco1 met en vco2 zonder porta....

ik zit er over te denken om er toch maar ook nog een ringmod. bij te zetten.....



[PWM]

wat bunt dat pcies?

Dat zijn Schaeffer's front panel designer bestanden.



[PWM]

ik zit er over te denken om er toch maar ook nog een ringmod. bij te zetten.....

Met een ringmod heb je me!

Zie overigens ook nog mijn EDIT in eerdere post..



[j.baars]

de letters zijn 2 en 3,5 mm

zit er ook iets voor s&h bij?

en , ok, ik ga proberen om er een ringmog bij te zetten, ff kijken of dat past....
( met een extra free vco nuturluk)



[GentleG]

Suggestie:
Switch voor (13700?) filter bp / lp
Zie ook Anushri van MI



[PWM]

zit er ook iets voor s&h bij?

Die maken we even voor je.



[6 trak]

S+H

ah kool, was niet echt te lezen vanaf het plaatje



[j.baars]

zelf gebruik ik het nooit, maar staat genoteerd, cq, ga ik doen.

Suggestie:
Switch voor (13700?) filter bp / lp
Zie ook Anushri van MI



[falafelbiels]

Tof project hoor



[Vic]

Dat ziet er leuk uit sign me up
