Hammond M-3

[VL7]

Yeah.....ik heb er eentje!
Geweldig ding, ruikt naar bijenwas en heeft WATERFALLKEYS!
Hij staat zelfs in de woonkamer

Nu de vraag (ik hoop dat hij blijft staan, 't is geen synth, hoewel...daar kun je ook weer over discussiëren):confused:
heeft iemand ervaring met:

1)het maken van een audio output?
2)het afregelen van de buizenversterker?

Bij 1): ik kreeg van de vorige eigenaar te horen dat ik de draden die direct op de conus zitten gewoon kan gebruiken als output omdat het om een andere luidsprekersoort gaat (soort actief ding, kun je niet direct vervangen door een moderne). Ik moet daar wel zeker van zijn, ik heb ook al gelzen:HAMMONDS can kill you!! en dat zal niet alleen vanwege de sound zijn

Bij 2): als ik 1) weet kan ik mijn rotosphere er op aansluiten en heb ik overdrive en leslie-effect tegelijkertijd, ik hoop echter dat je ook de (voor?) versterker zo kunt afregelen dat het prachtige instrument uit 1952 (!!!!!) ook zelf al kan oversturen. Zoals hij nu klinkt is het allemaal wat tam, hij kwam uit een kerk

Ik heb wel een servicemanual besteld in Canada en zal, bij genoeg belangstelling dat ding wel eens scannen (als het niet te veel werk is) en dan als download aanbieden.



[sureshotstudio]

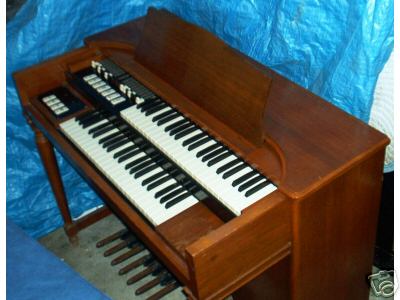

toeval heeft dat ik net vanavond een Hammond L-122 heb gekocht die ongeveer hetzelfde is als die m-3 van jouw. De mijne ziet er weliswaar wat gehavender uit als de jouwe, maar ik ben er niet minder blij mee! Er moest zelfs wat gesloopt worden in mijn auto om m erin te passen. De mijne ruikt eerder wat Muffig vintage net zoals mun phillips phillicorda. anyway,

1)
Er is een Hammond-Wiki pagina waar je informatie over hammonds kan lezen of toevoegen. Als je daar zoekt naar "Line Out From A Spinet" dan krijg een stukje tekst en het schema hoe je een line out maak op een M-3. Verder kun je er de schema's van je m3 vinden.

In de mijne is de connectie met de klank opwekking en de eindversterker los gemaakt zodat, je ze los kunt gebruiken. De vorige eigenaar gebruikte een AB voetschakelaar om tussen een externe leslie en de interne eind-versterker/speakers te kunnen schakelen. Ik las ergens dat de interne voltages van de hammond iets hoger zijn dan normaal line niveau en ik neem aan dat je op deze manier niet een normale line out hebt. Maar ik heb dat nog niet kunnen testen.

2)

Die ruige overstuurde Hammond sound word van oudsher gemaakt door een leslie voorversterker te oversturen. zoals je al zei klinkt ie zo wat tam, maar ja zo klinken hammonds nu een maal zonder voorversterker. Ik denk dat je met je rotosphere ook wel ver kom, als je die overstuurd.

ik ga zelf proberen om een buizen-boost pedaal tussen de klankopwekking en de buizen eindversterker te plaatsen en de speakers vervangen met een elkatone leslie-speaker(zit geen versterker in). op die manier hoop ik ook de eindbuizen te kunnen oversturen zodat je een lekkere dikke sound krijg. Bovendien kan ik dan die buizen-eindversterker in dat ding ook voor andere dingen gebruiken zoals gitaar of synths. Maar ja zoals je al zei er zitten een ander soort speakers in en ik las ook zoiets op die wiki maar ja, dat merk ik wel. zoals ik zei ik heb m vanavond gekocht. Ik kan altijd nog een fender buizentop met die elkatone leslie gebruiken. ook leuk.

oh ja, als je die service manual een keer inscan, zou ik wel een kopie willen.



[smackos]

Wow, ziet er mooi uit!

Wat zijn waterfallkeys?

Gewoon een dubbel keyboard?

En waar heb je hem vandaan?



[Freezz]

*KWIJLDOEKJE*

mooimoioimooi!!

Volgens mij, kun je (mits regelbaar) het ingangskanaal van je versterker helemaal open zetten en dan je Hammond goed hard zetten om te oversturen. en dan kan t mainvolume van de versterker zo hard zetten als je wil natuurlijk...Als dat niet wil kun je ook een distortion pedaaltje er tussen hangen lijkt mij..

veel speelplezier !!!



[sureshotstudio]

Origineel geplaatst door Freezz
*KWIJLDOEKJE*

mooimoioimooi!!

Volgens mij, kun je (mits regelbaar) het ingangskanaal van je versterker helemaal open zetten en dan je Hammond goed hard zetten om te oversturen. en dan kan t mainvolume van de versterker zo hard zetten als je wil natuurlijk...Als dat niet wil kun je ook een distortion pedaaltje er tussen hangen lijkt mij..

veel speelplezier !!!

\
dat is 't m nu juist. zo'n spinet heeft geen regelbare voorversterker alleen een volume pedaal. hij heeft dus ook geen line out. het enigste wat er evt op kan zitten is een 6, 9, of 10 pins leslie connector om m aan een externe leslie te hangen. Maar die connectoren hebben geen standaard pin outs en er komt uit sommige pins +/- 110 volt dus niet echt iets om ff mee te klooien. zoals ie vl7 al zei HAMMONDS CAN KILL. Ik denk dat dat door Native Instruments B4 komt dat iedereen denkt dat er een Drive knop op die hammonds zit. Maar dat is dus niet zo. Hammonds waren in eerste instantie bedoeld als vervanging voor een pijp opgel......... totdat die rare hippies de leslie gingen oversturen....... Ik ga vanavond lekker kutten met dat ding van mij en een multimeter. Ik heb zelf geen multipin leslie connector.



[VL7]

hammonds

hammonds

Yeah...

Bedankt voor de tips, ik kende ook al een aantal sites.
In ieder geval heb ik de letterlijke tekst te pakken van mijnheer Hammond zelf en daar staat toch in dat je de twee leads die naar de coil (conus) van de versterker gaan kunt gebruiken voor een audio output.

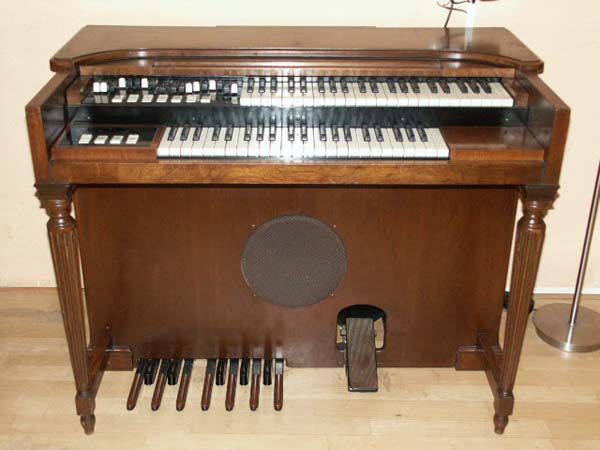

Overigens is het plaatje van de M3 hierboven niet de mijne,ik sluit nu een foto bij die ik net heb gemaakt.

Waterfallkeys zijn vierkante,verkorte pianotoetsen met afgeronde hoeken.
Hierdoor kun je dus glissandi spelen.
Gewone synth of pianotoetsen hebben dat niet en dan breek je of je toetsen OF je vinger (waarom niet allebei?? )

Wat ik ga doen: de output maken, als ik dan nog leef ga ik hem aansluiten op een buizenversterker en een Hughes & Kettner Rotosphere die ik ook op mijn Hammond XK-1 heb aangesloten. (Overigens hebben de XK-2/3 en de B3 ook waterfallkeys, misschien nog een paar meer maar dan houdt het wel op).

Ik hou jullie op de hoogte.

Shit, ik las net dat de Model M (dus alleen de M,niet 2,3 of 1x) een effectloop heeft.
Dan ben je met een rotosphere al klaar!



Op de M-series zit op de buizenversterker nog een audio IN-put, die je gebruiken kunt voor gitaar etc.
Da's ook wel cool.

Overigens hebben de M-etjes geen Leslie-aansluitingen.

O ja, er zijn wel kant en klare audio outs te koop, met line uitgang en een extra bass (lowpass) aansluiting en volumeregeling.
Als er meer mensen zo'n ding willen hebben kunnen we misschien samen in de VS bestellen



[VL7]

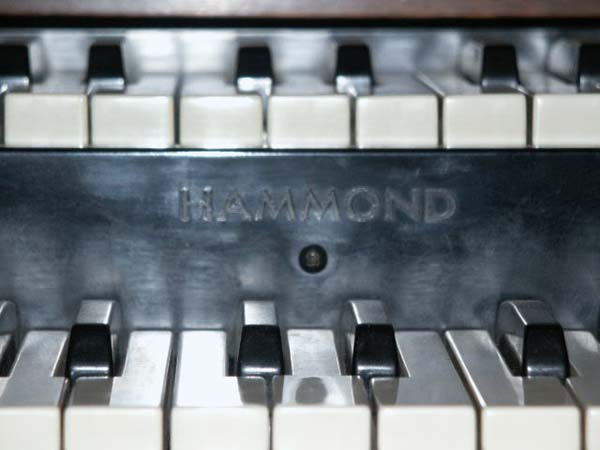

Waterfallkeys

Waterfallkeys

and the Holy sign...of HAMMOND



[VL7]

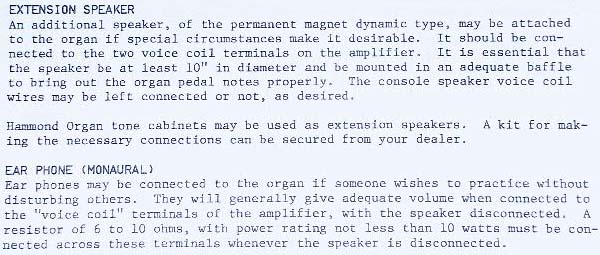

Tekstje van een servicemanual van ALLE M's

Tekstje van een servicemanual van ALLE M's

heb ik het goed begrepen/vertaald?



[VL7]

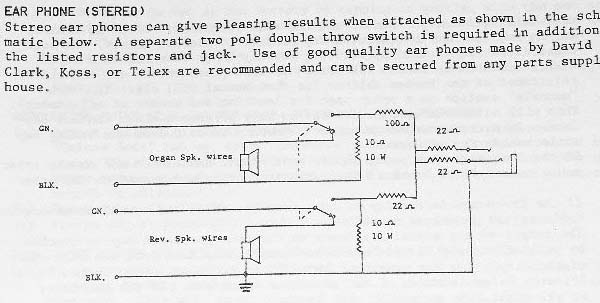

hier een schema

hier een schema

met uitleg voor een koptelefoonaansluiting



[VL7]

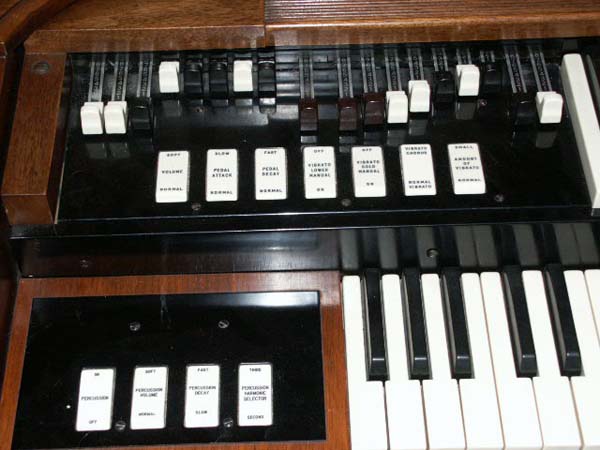

en dan nog wat drawbars

en dan nog wat drawbars

O ja...als je het nog niet weet: een Hammond heeft een echte startmotor, geloof het of niet!



[sureshotstudio]

Re: en dan nog wat drawbars

Re: en dan nog wat drawbars

Origineel geplaatst door VL7
O ja...als je het nog niet weet: een Hammond heeft een echte startmotor, geloof het of niet!

ja en de mijne is niet helemaal kosjer meer. Ik moet ongeveer 10 minuten wachten voor dat mijn toonwielen gaan draaien. Ff een nieuwe start condensator kopen.


keb er net vanavond lekker op zitten spelen. Gelukkig ben ik er achter gekomen dat er gewone permanente magneet speakers in zitten en geen electro dynamische waar ik bang voor was. kan dus gewoon mijn elka leslie speaker er op aan sluiten. heb vanavond met een transistor marshall top zitten spelen tussen mijn line out en mijn leslie speaker maar dat klinkt toch een beetje schel en onmuzikaal vooral de oversturing is erg plots. niet zo helder en warm als die ingebouwde buizenversterker maar goed tis ook een leslie top dus nix onder de +/-800 hz.

Orgel porno:



[Freezz]

Origineel geplaatst door sureshotstudio
\
dat is 't m nu juist. zo'n spinet heeft geen regelbare voorversterker alleen een volume pedaal. hij heeft dus ook geen line out. het enigste wat er evt op kan zitten is een 6, 9, of 10 pins leslie connector om m aan een externe leslie te hangen. Maar die connectoren hebben geen standaard pin outs en er komt uit sommige pins +/- 110 volt dus niet echt iets om ff mee te klooien. zoals ie vl7 al zei HAMMONDS CAN KILL. Ik denk dat dat door Native Instruments B4 komt dat iedereen denkt dat er een Drive knop op die hammonds zit. Maar dat is dus niet zo. Hammonds waren in eerste instantie bedoeld als vervanging voor een pijp opgel......... totdat die rare hippies de leslie gingen oversturen....... Ik ga vanavond lekker kutten met dat ding van mij en een multimeter. Ik heb zelf geen multipin leslie connector.

Ik bedoel ook op de VERSTERKER niet je Hammond. Ik speel mijn Xb2 vaak over een Lesliekloon en die overstuur je door het ingangs singaal open te draaien, niet je orgel zelf harder zetten. Trouwens er zit toch n speaker in dat ding...dan zit er ook een versterker in...!!

Mijn gedachte was dus, zodra je een manier gevonden hebt om het apparaat op een versterker aan te sluiten, de versterker zó af te regelen dat ie lekker vies klinkt.



[sureshotstudio]

ik denk dat we volkomen langs elkaar heen gepost hebben. Ook leuk . We snappen zelf ook wel dat als je iets maar hard genoeg zet het overstuurd...... maar goed ik had het over een VOORversterker..... en die zit niet op een hammond, althans niet regelbaar er moet natuurlijk wel ergens een buffer versterker zitten om die toonwielen te versterken.

Anyhoe, keb de mijne nu volledig operationeel. ga alleen wel de EINDversterker + speakers er uit slopen want hij klonk wel erg mooi als ik er een bassgitaar doorheen haalde..... echt super helder en enorm mooi vol laag................. hhhhhmmmmm laaaag..... Moet ook wel vanwege die pedalen. nu nog een voorversterkertje regelen en een eq ik ben klaar.



[Freezz]

Origineel geplaatst door sureshotstudio
ik denk dat we volkomen langs elkaar heen gepost hebben. Ook leuk . We snappen zelf ook wel dat als je iets maar hard genoeg zet het overstuurd...... maar goed ik had het over een VOORversterker..... en die zit niet op een hammond, althans niet regelbaar er moet natuurlijk wel ergens een buffer versterker zitten om die toonwielen te versterken.

Anyhoe, keb de mijne nu volledig operationeel. ga alleen wel de EINDversterker + speakers er uit slopen want hij klonk wel erg mooi als ik er een bassgitaar doorheen haalde..... echt super helder en enorm mooi vol laag................. hhhhhmmmmm laaaag..... Moet ook wel vanwege die pedalen. nu nog een voorversterkertje regelen en een eq ik ben klaar.

nou ja.. euh...ok! Hebben we t er niet meer over!



[Sander02]

Vroeger namen ze hammonds toch op mbv miking? Dat je echt die persoon kon horen rammen op die toetsen enzo?
Denk je niet dat-ie te tam klinkt als je een line/audio output erop maakt? (wel een stuk eenvoudiger opnemen natuurlijk)

Je zegt dat die speakers die erin zitten al zo lekker laag klinken, en dan ook nog een leslie kabinet erbij.. kan je dan niet beter opnemen 'wat je hoort' met een paar goede mikes?

maareh, mooi ding hoor!



[sureshotstudio]

sander tegen wie is je eerste opmerking? Ik heb mijn hammond tot nu toe nog nooit anders opgenomen dan via een leslie en dan met een stereo paartje ?!?
