Met een kleine correctie:
martin moet _martin_ zijn, maar dat was misschien ook wel duidelijk

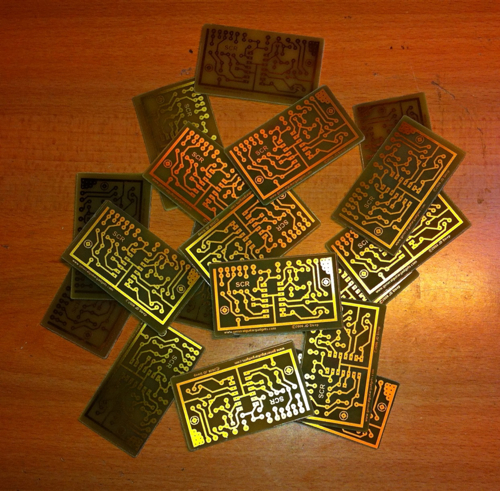

Gaaf dat je het printjes maken wilt overnemen etaoin
diy springReverbtank pre-amp
- Thread starter reddread
- Start date
Met een kleine correctie:
martin moet _martin_ zijn, maar dat was misschien ook wel duidelijk
Gaaf dat je het printjes maken wilt overnemen etaoin
Nicolas 2000
It's a household name
Mooi zo!
Ik ben nog steeds op zoek naar een geschikte voedingstrafo.
Ik ben nog steeds op zoek naar een geschikte voedingstrafo.
Hilltree
Listen here, you little shit.
Cool louis ... ziet er goed uit.
Wat betreft trafo is elk cheap print trafootje geschikt.
Ik gebruik ervoor zelfs een 85 mA 2x 15 volt wat ik er nog had liggen.
Dus rond de 100 mA 2x 15 of tot 20 volt is ruim voldoende.
hieronder een voorbeeld van conrad , maar er zijn dus meer aanbieders , en ook dus goedkopere.
Controleer wel even dat je de goede pakt/besteld.
http://www.conrad.nl/ce/nl/overview...id=1EA389027D9977B37698206317F02D0B.ASTPCEN26
Wat betreft trafo is elk cheap print trafootje geschikt.
Ik gebruik ervoor zelfs een 85 mA 2x 15 volt wat ik er nog had liggen.
Dus rond de 100 mA 2x 15 of tot 20 volt is ruim voldoende.
hieronder een voorbeeld van conrad , maar er zijn dus meer aanbieders , en ook dus goedkopere.
Controleer wel even dat je de goede pakt/besteld.
http://www.conrad.nl/ce/nl/overview...id=1EA389027D9977B37698206317F02D0B.ASTPCEN26
ik vind dat het best vlot gaat met dit initiatiefDuurt even voordat de prototype klaar is
Maar we hebben als diy'ers toch wel even tijd toch ?
En misschien een soort van lfo om weirde modulerende galmen te maken ?
En hebben jullie nog een inbreng of idee ?
zeg waar zou je die LFO aansluiten dan in het schema ?
heb nog een printje liggen met een soort van LFO erop.. mischien een leuke toevoeging
Hilltree
Listen here, you little shit.
Ai , sorryEn 1440 gaatjes
Ik heb voor mijn eigen projecten ooit een hele berg diy vactrols gemaakt.
En hiervan heb ik er eentje over de mix potentiometer geplaatst.
Daarmee kan ik dus nog steeds de mix op minimaal instellen van de reverb , en via de vactrol kan ik met de c.v naar het maximale gaan.
Nicolas 2000
It's a household name
O als je maar 100mA nodig hebt dan is er geen enkel probleem. Ik dacht dat je veel meer nodig had.
Bij 100mA voed ik hem gewoon door de modularvoeding.
Hilltree
Listen here, you little shit.
Klik op deze link voor alle info [ bom/ layout/opstelling/schema]
http://www.generalguitargadgets.com/projects/25-reverb/43-stage-center-reverb
succes
http://www.generalguitargadgets.com/projects/25-reverb/43-stage-center-reverb
succes
)
Nicolas 2000
It's a household name
Mijn PCBtje is aangekomen! Bedankt voor de service.
Nicolas 2000
It's a household name
C8 en C9 zijn elco's. Wat voor C's moet ik voor de rest gebruiken, gewoon keramische? Voor de weerstanden gewoon 5% metaalfilm, niet speciaal veel vermogen ofzo?
Hilltree
Listen here, you little shit.
Ik heb gewoon keramische gebruikt [ mkt].
Maar wil je wat meer "mojo" en een vintage sausje , dan druk je er oude folie condensatoren .. of nog leuker, van die sprangue in.
maar.. je kunt dus gewoon keramische gebruiken
Maar wil je wat meer "mojo" en een vintage sausje , dan druk je er oude folie condensatoren .. of nog leuker, van die sprangue in.
maar.. je kunt dus gewoon keramische gebruiken
Nicolas 2000
It's a household name
Dus vooroorlogse papier-in-olie was toch een beetje overkill vintage?
Ik heb een bak nieuwe MKT liggen, dus die zullen het wel worden.
Ik heb een bak nieuwe MKT liggen, dus die zullen het wel worden.
Hilltree
Listen here, you little shit.
We zijn alweer een tijdje verder .
Dus hier de vraag , heeft iemand hem al gemaakt ?
En hoe vinden jullie hem klinken ?
Dus hier de vraag , heeft iemand hem al gemaakt ?
En hoe vinden jullie hem klinken ?
Nicolas 2000
It's a household name
Idem dito hier, al vrees ik dat zelfs de kerstvakantie niet gaat lukken.
ok ik heb m'n eerste klaar en werkend, de andere 2 zijn bijna klaar , maar ik had niet alle componenten in huis.
degene die af is heb ik met "antieke"condensators opgebouwd, deze had ik nog liggen, de andere krijgen moderne condensators
de voeding is +/-15V geworden, in een apart kastje omdat ik geen zin had om de boel te shielden. de veer bij deze is een Gibbs tank.
ik ben zeer tevreden met de sound precies wat ik ervan verwachte, behalve dan dat ie behoorlijk stil is qua ruis/brom enz
het leuke is dat ie net weer anders klinkt dan m'n andere springs (d&r yamaha en dynacord)
de dwell funktie snap ik niet helemaal, doet mij meer aan een tone regeling denken, maar is een leuke extra iig. er komt nog een gate achter (voor de decay, qua ruis is het dus eigenlijk niet nodig), en ik denk erover om nog een foot control in te maken voor de dry/wet regeling, zodat ik de handen vrij hou voor de rest van de mix ( ik vind die vactrol van Hilltree ook een tof idee trouwens)
anyway, hartelijk dank aan Reddread, Hilltree en Etaoin voor dit mooie project,
ben -nogmaals- zeer tevreden !
degene die af is heb ik met "antieke"condensators opgebouwd, deze had ik nog liggen, de andere krijgen moderne condensators
de voeding is +/-15V geworden, in een apart kastje omdat ik geen zin had om de boel te shielden. de veer bij deze is een Gibbs tank.
ik ben zeer tevreden met de sound
precies wat ik ervan verwachte, behalve dan dat ie behoorlijk stil is qua ruis/brom enz het leuke is dat ie net weer anders klinkt dan m'n andere springs (d&r yamaha en dynacord)
de dwell funktie snap ik niet helemaal, doet mij meer aan een tone regeling denken, maar is een leuke extra iig. er komt nog een gate achter (voor de decay, qua ruis is het dus eigenlijk niet nodig), en ik denk erover om nog een foot control in te maken voor de dry/wet regeling, zodat ik de handen vrij hou voor de rest van de mix ( ik vind die vactrol van Hilltree ook een tof idee trouwens)
anyway, hartelijk dank aan Reddread, Hilltree en Etaoin voor dit mooie project,
ben -nogmaals- zeer tevreden !
