twee stereosignalen simpel combineren.

[Jobro]

Ik heb een digitale piano en een module. Die wil ik - bij live optredens - op één stereo-kanaal van de mixer aansluiten. Wat is de eenvoudigste manier om de twee stereosignalen tot één te maken? Ik kan natuurlijk een simpel mixertje kopen, maar dan heb ik weer een kastje met voeding bij mijn spullen, bovendien met knoppen die ik niet nodig heb. De signalen moeten gewoon aan elkaar geknoopt, de volumes regel ik op de piano en module zelf...



[sjeff]

een passief signaal splitter?

http://www.bax-shop.nl/signaal-splitter/art-splitmix4-4-kanaals-splitter-mixer



[audiocollage]

een passief signaal mixer lijkt me eerder aan te raden (zelfde link mss wel)



[Calculator Operator]

Dat is dezelfde link ja, maar dat zijn weer extra knoppen...



[Guest]

Knoop eens kabels aan elkaar en luister dan hoe het klinkt...ben je er blij mee dan ben je klaar.



[Manu]

Welke modellen/types gaat het om?



[Calculator Operator]

Nee, is een slecht idee... Dan krijg je terugkoppeling van het ene signaal naar het andere en dus spanning op een uitgang, dat gaan je apparaten niet leuk vinden...



[Guest]

Zonder pots is rood gewoon blauw.



[RSB]

Ik heb 3 van deze gebouwd in kringloopblikjes.

1 daarvan gebruik ik om de hihats+cymbal van de 808 samen te voegen naar 1 kanaal van mijn mixer.
De andere gebruik ik voor de 3 toms/congas naar 1 kanaal van de mixer te loodsen.

Ook gemaakt zonder potmeters er tussen en werken als een trein !

Kzal vandaag eens een foto maken van de binnenkant om te laten zien hoe easy-peasy dit is



[Niel]

Nice ! Denk dak maar us een 64 kanaals mixer ga bouwen dan.

Even serieus, beste adres om dat soort faders en onderdelen te bestellen ?

Ik kom even niet verder dan dit, en vraag mij ook af waarom het prijsverschil 3x is:

Faders, mono 500 kOhm
5,99 euro - https://www.conrad.nl/nl/tt-electro...-1-stuks-675494.html?sc.queryFromSuggest=true
1,74 euro - https://www.conrad.nl/nl/tt-electro...-1-stuks-675424.html?sc.queryFromSuggest=true
1,91 euro - https://www.conrad.nl/nl/tt-electro...-1-stuks-675433.html?sc.queryFromSuggest=true
4,93 euro - https://www.conrad.nl/nl/tt-electro...-1-stuks-675457.html?sc.queryFromSuggest=true



[RSB]

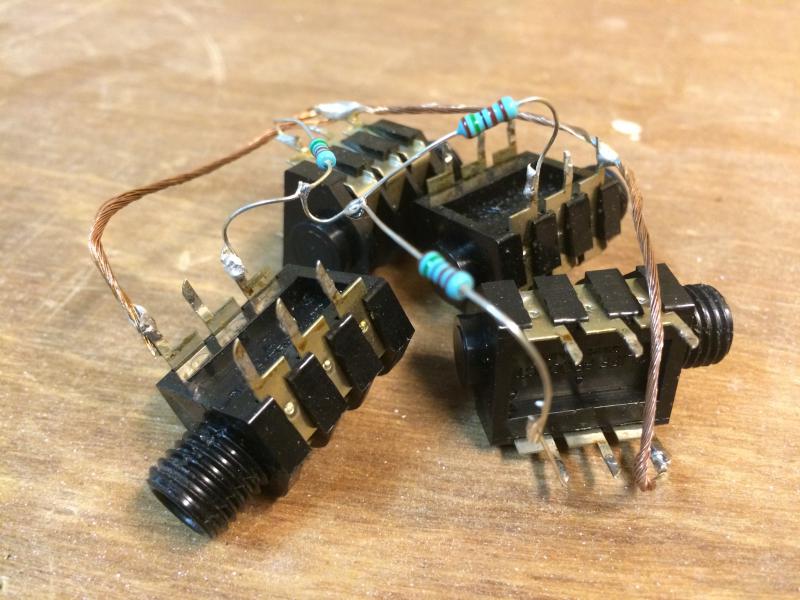

mijn 1x3 merger/splitter



[RSB]

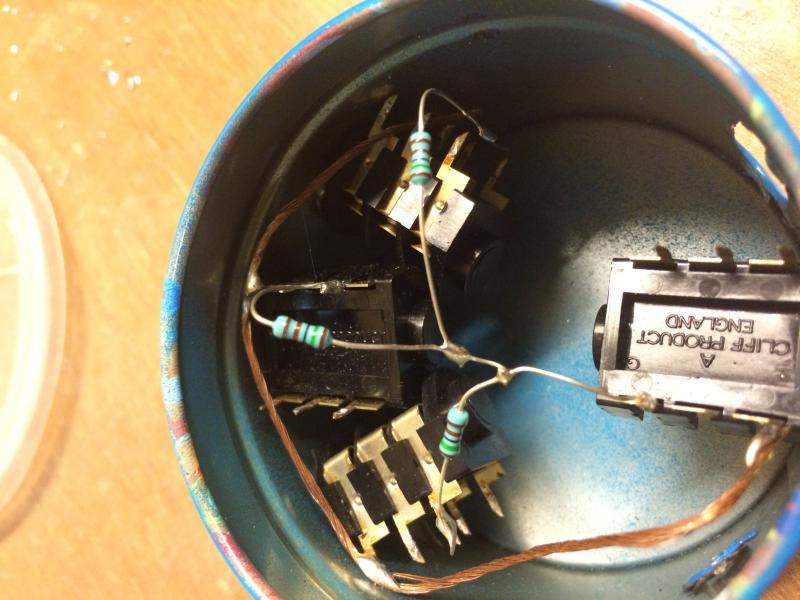

en in blik



[MatthewLeBlom]

Da's godmiljaar een knap staaltje industriele vormgeving RSB!



[Niel]

Bij Mouser nog goedkoper: http://nl.mouser.com/ProductDetail/Bourns/PTA4543-2015DPA504/?qs=HJF8J%2bViGR2S50zC3PConw==


1 stuk € 1,21
10 stuks € 0,917 p/stuk



[audiocollage]

Je kan toch ook gewoon met enkele 10k weerstandjes een passieve mixer maken, tenzij in/output pluggen niks meer nodig. Geen pots geen knoppen.



[Calculator Operator]

Conrad wil jenie hebben, is dure rommel. Mouser heeft torenhoge verzendkosten en zo... Ik bestel audio-gerelateerde electronica graag bij Newtone. Dan moet je dus A-type potmeters hebben, ofwel logaritmisch.



[Niel]

Ik bestel audio-gerelateerde electronica graag bij Newtone.

Leuk ook kitjes om zelf effecten te bouwen.



[RSB]

Da's godmiljaar een knap staaltje industriele vormgeving RSB!

Haha thanks Dit was de eerste die ik gemaakt heb, de andere zien er iets beter uit qua enclosure.



[Tommy Z]

Vraagje: wanneer ik 2x2 stereo signalen samen wil voegen, moet dat dan zo (Paint, denk)?
