De ik heb (af)gebouwd draad voor 2016!

[shiftr]

Frequency Central
Continuum Allpass VCF Phase Shifter
PCB had ik al heel lang in mijn backlog.

Wow wat klinkt dit ding lekker!

Ik heb om te proberen eens een PCB frontpaneel ontwerp gemaakt. Nu heb ik er natuurlijk veel te veel want dat gaat per 10 stuks. Mocht iemand er ook 1 willen laat maar weten. Er zit wel een foutje in want er staat een fabricage nummer op de voorkant. Ik had beter de achterkant als voorkant kunnen nemen denk ik. Op de achterkant heb ik ene testje gedaan om een afbeelding te printen.. Beetje Funky. Dit paneel past ook (ook de achterkant) nog op een paar andere Frequency central Diy modules zoals de system X VCF.



[Jaromir]

Nice! Ziet er goed uit. Het is dat ik een continium versie 2 heb anders had ik er ook wel zo een gewild.



[marcmarc]

@shifr:
Mooi hoor!
Vooral dat productienummer op de voorkant vind ik sjiek ;-)



[mononono]

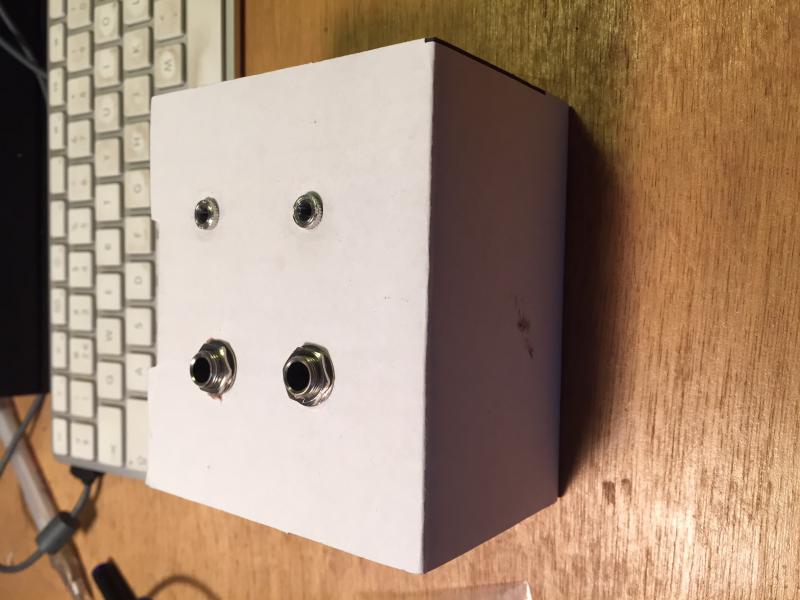

Voor het eerst in bijna 1,5 jaar maar weer de Weller warmgestookt en snel een Ghetto Multipannuator in elkaar gesoldeerd. Stelt niks voor bij de mooie pcb'tjes die hier voorbijkomen, mooi spul hier!

4x passieve multiplier en 100k attenuator voor extra lol met de ms20 mini die morgen van wat mods voorzien gaat worden.



[falafelbiels]

dat nummer zetten ze op de bovenkant van het PCB, mits daar al iets van silkscreen op staat.
Dus als je de voorkant van je paneel op de bodemlaag tekent en op de toplaag iets schrijft of een logootje neerzet of zo, dan komt het goed.

't Ziet er wel heel mooi uit hoor.



De Ghetto Multipannuator ook trouwens! voor een Ghetto Multipannuator.



[mononono]

De Ghetto Multipannuator ook trouwens! voor een Ghetto Multipannuator.

Heeft dat adsl-aansluitdoosje toch nog een prima bestemming gekregen.

Hoop deze week de re-303 alpha pcb binnen te krijgen. Gok dat het een meerjarenproject gaat worden met parts vinden..



[bob303vs909]

Ghetto? ghetto?



[TSK]

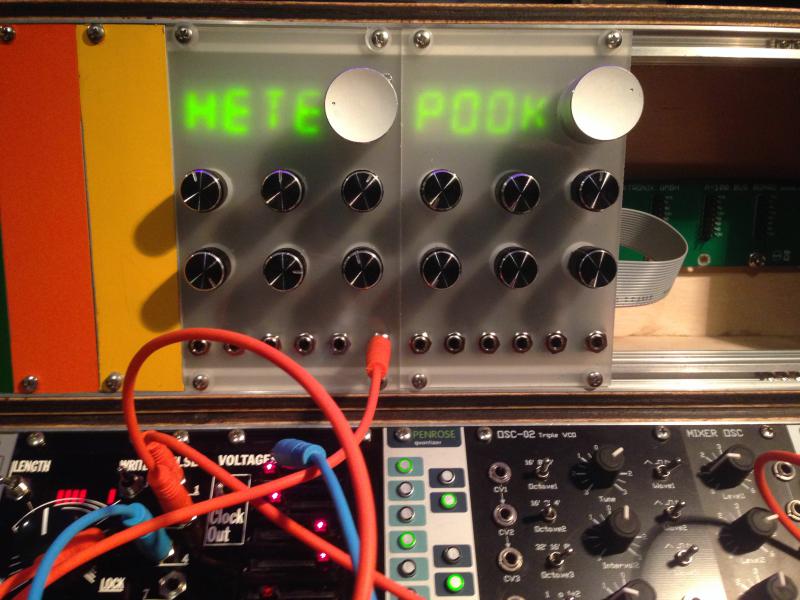

Wat is r beter dan 1 Braids....2 Braids
Wel nog even wat mooie knoppen gaan zoeken...



[Grumble]

Wat zijn LD en HD filters? Low definition en high definition?

Laag Doorlaat, Hoog Doorlaat.



[marcmarc]

"Laag Doorlaat, Hoog Doorlaat."
Logisch toch.
Zo heb ik bijvoorbeeld een OV, SGF, SGV en SGO ;-)



[PWM]

Ja ligisch inderdaad maar aangezien het meeste wat ik lees in het Engels is.. LP/HP



[marcmarc]

@PWM:
Was een geintje.
Natuurlijk is het idioot om het als LD en HD te benoemen.



[Grumble]

@Tub-a-loop:
Neem een voorbeeld aan Grumble, dan is dat paneeltje zo gemaakt. In een handomdraai als het ware ;-)

Moet iedereen voor zichzelf weten, maar het gaat mij om de lol van het maken, en niet zozeer hoe het eruit ziet.
Ik ga ook geen series maken, dus zie het maar als een prototype.



[Grumble]

@PWM:
Was een geintje.
Natuurlijk is het idioot om het als LD en HD te benoemen.

Er staat ook geen HD of LD op het frontje, maar L, B en H ofwel Low Pass, Band Pass en High Pass, maar ik dacht: Dit is een nederlands forum, laat ik de nederlandse naam gebruiken..
En zo klinkt het dit is een ruisgenerator met ingebouwd filter wat in dit geluidsfragment wordt aangestuurd met een envelope.
Het "fluiten" wat je hoort is het filter wat in zelf resonantie gaat bij een hoge Q-factor.



[1V/oct]

Zo heb ik laatst een mooie ATAW gebouwd. Bij sommigen beter bekend als een Aanzet Terugval Aanhouden Wegsterven oftewel een omhullendegenerator.



[LAB_]

zat er wel een postzegel op?



[marcmarc]

@Grfumble:
Ah, op die fiets.

@1V/OCT:
LOL



[felshout]

Beyond the joke

Ik heb Arduino O2 van Jan Ostman gebouwd.
https://janostman.wordpress.com/the-o2-source-code/
en wat bug fixes van 3e
https://www.muffwiggler.com/forum/viewtopic.php?t=154716&start=0&postdays=0&postorder=asc&highlight=&sid=0e22b4e88a6d9320805e4bdc1c8dd5d9
Het is toch no een leuk ding geworden. Ik heb hem namelijk zelf voorzien van CV ingang voor het ritme en het tempo, en nu kan ik het ritme en tempo wijzigen waarbij de drumbox gewoon door loopt. Het resultaat is een min of meer random te maken ritme wat toch steeds door telt. Ook kan ik met de run ingang het ritme steeds opnieuw starten.

De elektronica bestaat bij mijn versie uit een DIL Arduino met 24db filter LP op 18kHz en wat meer opampje, en samen met een sandwich print voor de potmeters en bussen. Momenteel nog voorzien van een plastic frontje maar die wordt nog aluminium.

De MUX aansturing voor de sequencer en de schakelaars zitten op header, te wachten op de uitbreiding.



[search64]

Die spring reverb is wel erg lekker hoor



[search64]

Hier alleen de R*S VCF Q en de Music Thing Modular spring reverb in een feedback patch, filter bandpass uit bepaalt de pitch van de feedback:

https://soundcloud.com/jorgen-van-de-burgt/feedback1?in=jorgen-van-de-burgt/sets/experiments-2
