Na een kleine zoektocht naar wat gegevens , kwam ik op een project van een gecircuitbend yamaha emt1 .
Deze kleine fm soundmodule is ook in mijn bezit , en eigenlijk erg beperkt.
Dus een mooi voorwerp om wat bend technieken op toe te passen.
Nu was ik redelijk verrast dat in verschillende fm synths/ soundmodules dezelfde architectuur fm ic's gebruikt word.
Dus in eenvoudige woorden ,"al deze synthesizers zijn op dezelfde manier te circuitbenden "!!!
Zie de beschrijving in deze thread over de dx27/dx100
De yamaha 2ym2164 en de yamaha 2414b worden daarvoor gebruikt.

http://en.wikipedia.org/wiki/Yamaha_YM2164
http://en.wikipedia.org/wiki/Yamaha_YM2414

Een lijst van de synths zijn :
Yamaha DX21
Yamaha DX100
Yamaha DX27
Yamaha SFG-05
Yamaha FB-01
Yamaha DX11
Yamaha YS-200
Yamaha TX81z
Korg z3
Korg ds8
Korg 707

En volgens mij zijn er nog wel heel wat meer synthesizers met hetzelfde i.c.
Ik denk aan de emt-10 die erg op de emt-1 lijkt.

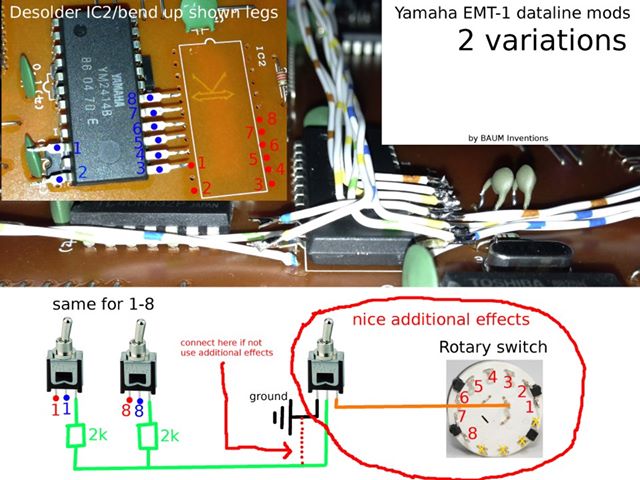

Een mooie beschrijving van de emt1 staat op deze site.
https://www.facebook.com/BaumInventions



[Hilltree]

http://www.youtube.com/watch?v=Hx9i8TVZLKw

leuk voorbeeld



[Zomnius]

zonde man



[Hilltree]

zonde man

Mja , het is maar hoe je er tegenaan kijkt.
Ik zelf ben ook geen voorstander van om te gaan zagen of boren in mooie vintage apparatuur.
Als ik dit doe, is het meestal al kapot of echt niks waard.
Ik probeer het meestal ook zo te maken dat het op een makkelijke manier grotendeels weer in oorspronkelijke staat terug gebouwd kan worden.

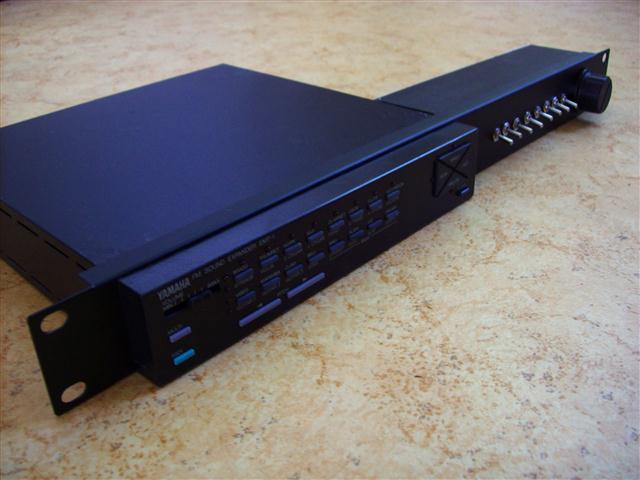

Bij mijn emt-1 zijn het 16 soldeerpuntjes die weer verbonden moeten worden en 1x een m6 gat die mooi afgedekt kan worden door een blind dopje. [ daar gaan nu alle draden door.
De rest is gewoon nog origineel.
Kwartiertje werk.

Maar de fun is nu wel een stuk groter dan voorheen
