hehehe dat is geen basstrap vrees ik .. had ook effe een uitleg bij het plaatje moeten maken
de 2 grijze blokken onder in de hoeken zijn een 'soort van' inbouwkasten zonder ingebouwt te zijn ..
in de andere kamer zitten ze ook ... en daartussen zitten 2 schuifdeuren die ik 6 jaar geleden heb weggewerkt zodat je 2 kamers kreeg .. tis dus nooit als acoustische aanpassing bedoeld ... al vermindert het wel het geluid van de ene naar de andere kamer .. daarnaast zijn die kasten ook nog eens niet tot aan het plafond .. boven allebei de kasten zit nog zo'n 70 cm
De wand tussen die 2 kasten bestaat gewoon uit een simple houten frame wat ik voor de schuifdeur heb bevestigt waar ik glaswol tussen heb gestopt en gipsplaten tegen aan heb getimmert .. Ik vermoed alleen dat dit een dempende werking heeft ... heb er vrees ik nog te weinig kaas van gegeten ..
En misschien zorgen die kasten wel voor een basstrap .. zou kunnen .. maar ik heb ook daar nog te weinig mee gestoeit om daar iets over te kunne zeggen
De voorwand blijft ook vreemd .. in feite blazen me monitors schuin naar achteren toe .. precies richting de uitkeping in de muur waar eerst me gordijnen en dan me ruiten ziten .. denk dat dat ook zorgt voor een mindere bas ..
nu effe kijken of het op nieuw installeren van geluidskaart gaat helpen om room eq beter te laten lopen ..
want zelfs bij sweeps wordt ik gek van de tikken die er tussen zitten ..
trouwens mijn vraag blijft staan :
hoe doe ik calibratie als je geen AV apparatuur zoals de behringer gebruikt ?
Uit de volgende tekst kan ik alleen opmaken dat de toon om te calibreren alleen uit een extern apparaat komt ..
"Calibrating the SPL input has two stages: the first is to adjust the soundcard's input volume control so that there is sufficient headroom to properly capture peaks in the response whilst having sufficient signal level to get clean measurements - the target is for the RMS reading on the right channel to be around -18dB when a speaker calibration signal is played. The second is to give the Wizard an absolute SPL reference by entering a reading from your SPL meter while a test signal is playing, usually your AV processor's speaker calibration signal."
ben er trouwens wel uit hoe je hem opnieuw van voor af aan kan calibreren ( zodat sommige buttons dus een rode rekst hebben) . das een kwestie van een andere input device selecteren en weer terug ..
edit : wordt trouwens gestoord van die geluidskaart .. soundcard response is gewoon alles behalve een rechte lijn .. ik ga mac proberen .. grrr
hoe doe ik calibratie als je geen AV apparatuur zoals de behringer gebruikt ?
Uit de volgende tekst kan ik alleen opmaken dat de toon om te calibreren alleen uit een extern apparaat komt ..
"Calibrating the SPL input has two stages: the first is to adjust the soundcard's input volume control so that there is sufficient headroom to properly capture peaks in the response whilst having sufficient signal level to get clean measurements - the target is for the RMS reading on the right channel to be around -18dB when a speaker calibration signal is played. The second is to give the Wizard an absolute SPL reference by entering a reading from your SPL meter while a test signal is playing, usually your AV processor's speaker calibration signal."
ben er trouwens wel uit hoe je hem opnieuw van voor af aan kan calibreren ( zodat sommige buttons dus een rode rekst hebben) . das een kwestie van een andere input device selecteren en weer terug ..
edit : wordt trouwens gestoord van die geluidskaart .. soundcard response is gewoon alles behalve een rechte lijn .. ik ga mac proberen .. grrr
Laatst gewijzigd:
BigDplayboy
Ouwe rot
Het gaat erom dat je een (neutrale) pinknoise de ruimte instuurt, zodat het programma zich kan instellen op dit geluidsvolume. Dit geluidssignaal wordt meteen gemeten door de microfoon, nu maakt volumeverschil niet zoveel uit [mits de pc-zoem niet teveel invloed heeft], zolang je er maar niet meer aankomt tijdens de meting van de Room EQ Wizard
Het klote is het instellen van die niveau's allemaal, daar ben ik de meeste tijd aan kwijtgeraakt :S
Maarja, zover ik weet is het niet perse nodig zo'n hardware-bak te hebben, als je een pinknoise laat genereren in Wavelab/Soundforge/whatever, dan moet dat ook goed zijn
Dacht ik
Origineel geplaatst door BigDplayboy
Het gaat erom dat je een (neutrale) pinknoise de ruimte instuurt, zodat het programma zich kan instellen op dit geluidsvolume. Dit geluidssignaal wordt meteen gemeten door de microfoon, nu maakt volumeverschil niet zoveel uit [mits de pc-zoem niet teveel invloed heeft], zolang je er maar niet meer aankomt tijdens de meting van de Room EQ Wizard
Het klote is het instellen van die niveau's allemaal, daar ben ik de meeste tijd aan kwijtgeraakt :S
Maarja, zover ik weet is het niet perse nodig zo'n hardware-bak te hebben, als je een pinknoise laat genereren in Wavelab/Soundforge/whatever, dan moet dat ook goed zijn
Dacht ik
txs !!!!! ik had dus al zo'n vermoeden .. vreemd hoor .. doe het dan goed zou ik zeggen .. dus ook voor mensen zonder zo'n bak die een calibratietoon kan uitsturen .. maar ik zal wel weer te veel willen
vandaag maar weer verder .. gisteren trouwens nog OSX geprobeert maar dat gaat niet werken omdat er al een nieuwere java enviroment is die niet samen werkt met de room eq ...
De oude java enviroment kan ik niet installeren omdat ik al 10.4.3 tiger run
naja heb hem nu op een andere pc met dezelfde geluidskaart .. ben benieuwd !
iemand die trouwens nog iets over de acoustiek van me kamer kan zeggen n.a.v. me verhalen hier ? zou koel zijn !
oh yea baby ... eindelijk begint het er op te lijken .. me calibratie klopt nog niet helemaal maar das alleen maar een schaal probleem .. het gaat tenslotte om de lijn .. anyway heb dus me geluidsklaart response gemeten en die is zo recht als de tyfus ... cool ! nu eens kijken wat ie van me kamer vindt !

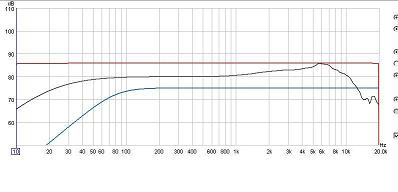

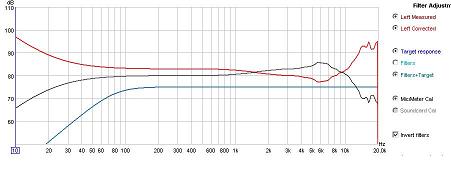

hier een sweep die normaal doorde ruimte gaat maar nu met output rechts naar input rechts door gekoppelt .. je ziet duidelijk de inverted mic curve ! en nu snap ik ook wrm het programma de curve van geluidskaart nog niet als aparte lijn zoals de mic curve laat zien .. die moet ik dus saven in de dir zoals de mic curve en met een beetje geluk laad ie die elke sessie automatisch in .. erg grappig !!!
Attachments

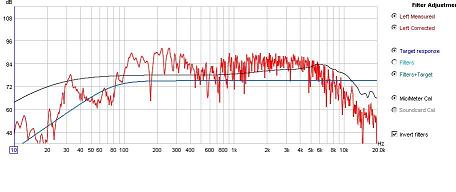

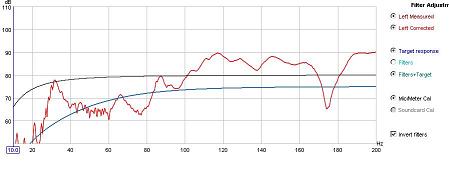

nu de eerste meting .. de opstelling klopt nog niet want me spl mic ligt nog gewoon op me mixer inplaats van dat ie op de luister positie staat ... sweep is trouwens over hele spectrum zoals je kan zien ! ( wow dit ga ik binnenkort eens bij de PA van me werk doen met een laptop ! cooool !)
Attachments
hier heb ik de mic/spl meter op luister hoogte en plek geplaatst
had geen standaard om me spl meter op te zetten dus is het me tv op het verrijbare kastje geworden
denk dat dat nog wel wat reflecties erbij tovert maar het is iig interesant te zien wat het allemaal doet ..

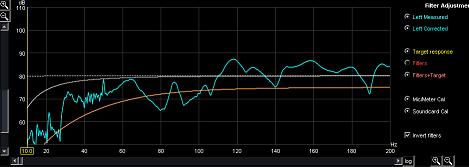

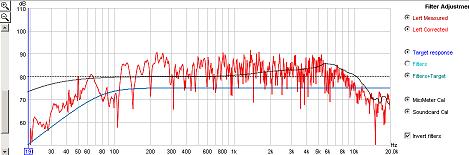

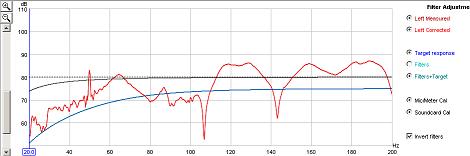

2 pics .. 1 van tot 200 hz en 1 full spectrum !
had geen standaard om me spl meter op te zetten dus is het me tv op het verrijbare kastje geworden
denk dat dat nog wel wat reflecties erbij tovert maar het is iig interesant te zien wat het allemaal doet ..
2 pics .. 1 van tot 200 hz en 1 full spectrum !
Attachments
mmm hij kan alleen zo recht zijn als ie denkt dat er nog een mic tussen zit met eingen curve
nogmaals die test dus doen en effe kijken wat ie zonder mic curve ervan maakt !
edit: mmm als ik de mic curve en me soundcard curve allebei reset blijft de response van me geluidskaart zo recht als wat .. nou ja dan zal die echo gina 20 blijkbaar gewoon erg recht zijn dan ...
waarom moet ie nu op 48 khz ? ik doe ze op 44,1 khz .. is dat een probleem ?

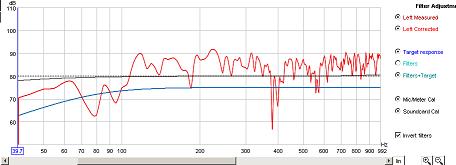

heb nog 1 keer ipv sweep met stapjes van 5 hz de freq van 40 tot 1000 hz getest ..
moet wel zeggen dat ik de db verschillen per freq er goed kan horen .. en af te lezen op de spl meter natuurlijk
geluid ging zelfs van links naar rechst erg grappig .. zal natuurlijk met die room modes te maken hebben ..
heb nog 1 keer ipv sweep met stapjes van 5 hz de freq van 40 tot 1000 hz getest ..
moet wel zeggen dat ik de db verschillen per freq er goed kan horen .. en af te lezen op de spl meter natuurlijk
geluid ging zelfs van links naar rechst erg grappig .. zal natuurlijk met die room modes te maken hebben ..
Attachments
BigDplayboy
Ouwe rot
OK, enthousiast ben je in ieder geval.
Maar de vraag is: had je nog een vraag of wat?
Maar de vraag is: had je nog een vraag of wat?
Origineel geplaatst door BigDplayboy
OK, enthousiast ben je in ieder geval.
Maar de vraag is: had je nog een vraag of wat?
eh ja ben nog steeds benieuwd of 44,1 of 48 khz iets uitmaakt
voor de rest hoor ik me dips en pieken hier erg goed .. bas is weinig en mid is te veel .. denk ik
dat ns 10's een mid peak hebben wist ik maar dit is wel erg veel ..
Maar ik kan het moeilijk beoordelen .. vroeger had ik die ns10's op planken die aan de muur hangen staan en daar kwam een veel stevigere response qua bass en midden uit ..
maar ik hoor wel veel meer dan voorheen .. het stereobeeld is veel dieper en bij mp3's hoor ik nu toch dat de kwaliteit een stuk minder is i.v.m. een cd
ik heb for the time being er maar een subwoofertje van creative bij gezet ,,
de bass is iig dieper .. maar heb ook het idee dat er fase omdraaingen in zitten
zal vanmiddag nog een testje doen .. om te kijken of die sub wat in het laag en mid laag verbetert
zijn er mensen die al mett hun monitors hebben lopen schuiven ? hoeveel verschil maakt dat bij jullie ?
BigDplayboy
Ouwe rot
Welkom tot de wereld van de akoestiek
Aangezien dit niet meer een Room EQ Wizard probleem is verzoek ik je de threads van mischa eens door te lezen, deze behandelen vooral akoestiek dingen.
Bijv.:
https://www.synthforum.nl/forums/showthread.php?s=&threadid=40301
https://www.synthforum.nl/forums/showthread.php?s=&threadid=51192
